ENKCEX系列隔离式安全栅

概  述

本公司生产的ENEX系列隔离式安全栅符合《GB3836.1-2000爆炸气体环境用电气设备第1部分：通用要求》和《GB3836.1-2000爆炸气体环境用电气设备第4部分：本质安全型“Ⅰ”》中的要求。

该产品与各类国产、进口的二、三线制变送器、电流传感器、测温元件等及其它仪表连接，作为安全防爆系统的关联设备使用。广泛应用于化工、油田、冶金、天然气、电力等要求本质安全型仪表产品的安全防爆系统。

主要性能

    1、SMD表贴生产工艺，一体化结构，标准导轨安装。

2、智能芯片设计，数字化处理，性能稳定可靠。

3、产品涵盖电流、电压、二、三线制变送器、热电偶、热电阻等多种输入信号。

4、软件校准，自动零点补偿，无任何可调部件，性能稳定可靠。

5、具备对二线制变送器的配电功能。

6、先进的软件抗干扰算法，有效抑制现场干扰。

7、检测端安全型安全栅具有最多两路相互隔离的模拟量输出功能。

8、具备RS-232或RS-485通信接口。

隔离式安全式分类：

检测端安全型：

输入信号来自危险区，信号输出到安全区，又称为输入端安全栅。

操作端安全型：

输出信号到危险区，输入信号来自安全区，又称为输出端安全栅。

通用技术指标

    1、测量／传输系统准确度：±0.2％×F·S；±0.1％×F·S（需定制）

2、温度漂移：＜0.005％F·S／℃

3、冷端温度补偿准确度：±1℃（预热时间30分钟）

4、测量热电阻时允许的引线电阻：≤5Ω

5、工作温度：工业级标准﹣10~﹢55℃

6、输出阻抗：

   4—20mA：0~500D；0—10mA：0~11KΩ；西安海尔空调维修 需更大的电流输出阻抗请在订货前明确。

7、输入信号故障时的输出状态设置：输出状态有跟随方式、报警方式和保持方式三种状态可设置详见产品说明书。

8、通讯接口：RS232或RS485

9、通讯协议：本公司提供的专用通讯协议或MODBUS协议

10、通讯距离：RS485：节点数≤255（不加中继时），距离≤1000米（波特率9600时）

11、配电（回路供电）输出电压：空载不高于24V，满载不低于18V

12、绝缘耐压强度（输入／输出／通讯／电源之间）：不小于2500V.ac

13、绝缘阻抗（输入／输出／通讯／电源之间）：不小于100MΩ

14、电磁兼容：符合IEC61000-4-4：1995中所规定的第三类工业现场环境对产品的抗电磁干扰要求

15、工作中允许大气压力：80—106kpa

16、工作中允许相对湿度：10—90％RH(40℃时)

17、储运过程中允许环境温度：﹣40~﹢80℃

18、供电电源：直流：DC 24V＋10％

19、净    重：170~190g

20、使用条件：

    安装位置不得有强烈的机械振动、西安小天鹅洗衣机售后冲击，以及来自信号端、电源端及空间的大电流、火花、强电磁感应等影响。空气中不得有对金属、塑料件起严重腐蚀作用的气体。

21、其它特殊参数：各规格产品具体参数请参见该产品详细技术手册中的介绍。

22、安装方法：

    1、35mm导轨式安装，安装时请注意卡位稳定、牢固。

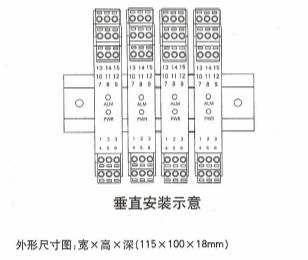

    2、请尽可能垂直安装，以利于仪表内部热量散发。

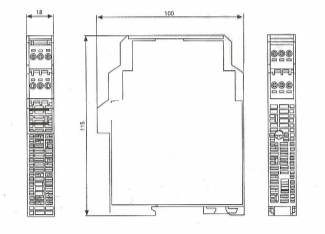

外形尺寸图：宽×高×深（115×100×18mm）
