隔离器安全栅
EN-C系列隔离式安全栅
产品介绍
产品广泛使用于化工、石油、冶金、天然气、电力等要求本质安全型仪表产品的安全防爆系统，可以与各类二线制变送器、三线制变送器、热电偶、热电阻、开关量、电磁阀、阀门定位器、电气转换器及其它本案设备连接，作为安全防爆系统的关联设备使用。
主要性能
1、智能芯片设计，数字化处理，性能稳定可靠；
2、先进的抗干扰算法软件，有效抑制工业现场干扰；
3、智能型产品具有软件校准，自动零点补偿功能，无任何可调部件，性能稳定可靠；
4、产品涵盖电流、电压、热电偶、热电阻、开关量、频率、通讯等多种信号类型；
5、具有快速响应的快速型产品，满足高速要求场合；
6、具备对二线制变送器的配电（回路供电）功能；
7、低功耗设计，节省能源；降低了产品发热量，有利于密集安装；
8、完善的电磁兼容设计，环境适应性更好；
9、独特的端口电气性能保护，降低了现场使用故障率。
一、热电偶输入
ENEXA-C11： 热电偶输入，1路4mA~20mA输出
ENEXA-C111：热电偶输入，2路4mA~20mA输出
主要特性
单通道
三端隔离
热电偶输入类型（分度号：K、E、S、B、J、T、R、N及WRe系列）。
允许输入的热电偶符合ITS-90国际温标输入故障检测功能。
防爆等级：[Exia] ⅡC
输入信号：热电偶
输出信号：4mA~20mA（其它输出信号类型请订货时说明）。
功 能
将来自危险区的热电偶信号，经隔离转换为4mA~20mA电流信号输出到安全区，自动补偿冷端温度。
输入端、输出端及电源端三端隔离，具有在线故障自诊断等功能，是智能化的安全栅产品。
可选配本公司专用的手持式编程器修改参数或校准。
应 用
可连接设备的场合：0区、1区、2区；ⅡA、ⅡB、ⅡC；T4~T6危险区。
面板说明
PWR：电源指示灯（绿色），工作时常亮；
ALM：输入信号状态指示灯（红色）。信号断路时闪烁；超量程时常亮。
通 道 数 ENEXA-C11： 一入一出
ENEXA-C111： 一入二出
供电电源 18VDC~32VDC
输 入
信号类型 K、E、S、B、J、T、R、N、WRe3~WRe25、WRe5~WRe26
输 出
信号类型 4mA~20mA
负载能力 ≤300Ω（若需更大负载能力请定制）
输入故障时输出状态 用户可在0mA~22mA范围内设置输出值
传输特性
隔离传输准确度 ±0.1％F·S（25℃±2℃，不包括冷端补偿）
温度漂移 ＜30ppm／℃
冷端温度补偿准确度 ±1℃（预热10分钟）
冷端温度补偿范围 ﹣40℃~80℃
响应时间 2s
电磁兼容 EMC符合IEC61000-4
电气隔离特性
介电强度 ≥2500V AC(输入\输出\电源之间，漏电流1mA，测试时间1min)
绝缘电阻 ≥100MΩ(输入\输出\电源之间)
环境条件
工作中环境温度 ﹣20℃~﹢60℃
工作中允许相对湿度 10％RH~90％RH（40℃）
工作中允许大气压力 80kpa~106kpa
产品规格
尺 寸 12.8mm×100mm×115mm
重 量 约100g
ENEXA-C11VI CQST认证参数（常数）
ENEXA-C111V1 CQST认证参数（常数）
端口特性 1、2端子间
Um 250V AC／DC
Uo 6.5V
Io 9.7mA
Po 15.8mW
气体组别 ⅡC ⅡB ⅡA
Co 17.5μF 399μF 700μF
Lo 264mH 792mH 1000mH
功 耗
24V供电，单路输出 0.4W
24V供电，两路输出 0.6W
注1：
输入故障时输出状态：输入开路时，默认输出为0mA，ALM灯闪烁；输入值时，默认输出为22mA，ALM灯常亮；用户也可在0mA~22mA范围内自行设置特定值作为报警值。

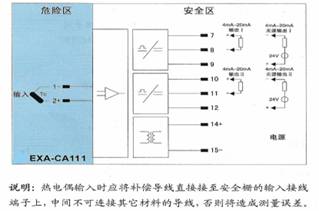

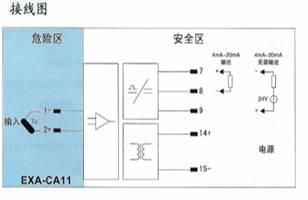

ENEXA-CA11： 热电偶输入，1路4mA~20mA输出
ENEXA-CA111：热电偶输入，2路4mA~20mA输出
主要特性
单通道
三端隔离
热电偶输入类型（分度号：K、E、S、B、J、T、R、N及WRe系列）
允许输入的热电偶符合ITS-90国际温标输入故障检测功能
防爆等级：[Exia] ⅡC
输入信号：热电偶
输出信号：4mA~20mA（其它输出信号类型请订货时说明）
功 能
将来自危险区的热电偶信号，经隔离转换为4mA~20mA电流信号或回路供电输出4mA~20mA电流信号到安全区，自动补偿冷端温度。
输入端、输出端及电源端三端隔离，可在线观察输入的实测值和报警信息，具有在线故障自诊断功能，是智能化的安全栅产品。
可选配本公司专用的手持式编程器修改参数或校准。
应 用
可连接设备的场合：0区、1区、2区；ⅡA、ⅡB、ⅡC；T4~T6危险区。
面板说明
DISP键：可以切换LCD显示屏上的显示内容。当背光关闭时，第一次按DISP键为打开背光，30秒无按键操作自动关闭背光。
当背光打开时，按DISP键小于2秒时，可以切换到显示两路输出的数值和信号类型功能；按DISP键大于2秒时，可切换到显示输入信号类型。
通 道 数 ENEXA-CA11： 一入一出
ENEXA-CA111： 一入二出
供电电源 18VDC~32VDC
输 入
信号类型 K、E、S、B、J、T、R、N、WRe3~WRe25、WRe5~WRe26
输 出
信号类型 4mA~20mA
负载能力 ≤300Ω（若需更大负载能力请定制）
输入故障时输出状态 LCD显示屏输出相应提示信息
传输特性
隔离传输准确度 ±0.1％F·S（25℃±2℃，不包括冷端补偿）
温度漂移 ＜30ppm／℃
冷端温度补偿准确度 ±1℃（预热10分钟）
冷端温度补偿范围 ﹣40℃~80℃
响应时间 2s
电磁兼容 EMC符合IEC61000-4
电气隔离特性
介电强度 ≥2500V AC(输入\输出\电源之间，漏电流1mA，测试时间1min)
绝缘电阻 ≥100MΩ(输入\输出\电源之间)
环境条件
工作中环境温度 ﹣20℃~﹢60℃
工作中允许相对湿度 10％RH~90％RH（40℃）
工作中允许大气压力 80kpa~106kpa
产品规格
尺 寸 17.8mm×100mm×115mm
重 量 约110g
ENEXA-CA11VI CQST认证参数（常数）
ENEXA-CA111V1 CQST认证参数（常数）
端口特性 1、2端子间
Um 250V AC／DC
Uo 6.5V
Io 9.7mA
Po 15.8mW
气体组别 ⅡC ⅡB ⅡA
Co 17.5μF 399μF 700μF
Lo 264mH 792mH 1000mH
功 耗
24V供电，单路输出 0.5W
24V供电，两路输出 0.7W
注1：
输入故障时输出状态：输入开路时，LCD显示ALM并闪烁，输出值默认为0mA；输入时，LCD显示OVER并闪烁，默认值为22mA；用户也可在0mA~22mA范围内自行设置特定值作为报警值。
ENEXA-C17： 毫伏输入，1路毫伏输出
ENEXA-C177：毫伏输入，2路毫伏输出
主要特性
单通道
三端隔离
热电偶输入类型（分度号：K、E、S、B、J、T、R、N及WRe系列）
允许输入的热电偶符合ITS-90国际温标输入故障检测功能
防爆等级：[Exia] ⅡC
输入信号：mV
输出信号：mV
功 能
将来自危险区的毫伏信号，经隔离变送输出1∶1的毫伏信号到安全区。
输入端、输出端及电源端三端隔离，具有在线故障自诊断等功能，是智能化的安全栅产品。
可选配本公司专用的手持式编程器修改参数或校准。
应 用
可连接设备的场合：0区、1区、2区；ⅡA、ⅡB、ⅡC；T4~T6危险区。
面板说明
PWR：电源指示灯（绿色），工作时常亮；
ALM：输入信号状态指示灯（红色）。信号断路时闪烁；超量程时常亮。
通 道 数 ENEXA-C17： 一入一出
ENEXA-C177： 一入二出
供电电源 18VDC~32VDC
输 入
信号类型 ﹣50mV~﹢50Mv
﹣500mV~﹢500mV
输 出
信号类型 mV
负载能力 ≥100KΩ
输入故障时输出状态 用户可设定特殊值作为报警值（见注1）
传输特性
隔离传输准确度 ±0.1％F·S（25℃±2℃）
温度漂移 ＜30ppm／℃
响应时间 2s
电磁兼容 EMC符合IEC61000-4
电气隔离特性
介电强度 ≥2500V AC(输入\输出\电源之间，漏电流1mA，测试时间1min)
绝缘电阻 ≥100MΩ(输入\输出\电源之间)
环境条件
工作中环境温度 ﹣20℃~﹢60℃
工作中允许相对湿度 10％RH~90％RH（40℃）
工作中允许大气压力 80kpa~106kpa
产品规格
尺 寸 12.8mm×100mm×115mm
重 量 约120g
ENEXA-C17VI CQST认证参数（常数）
ENEXA-C177V1 CQST认证参数（常数）
端口特性 1、2端子间
Um 250V AC／DC
Uo 6.5V
Io 1.4mA
Po 2.3mW
气体组别 ⅡC ⅡB ⅡA
Co 17.5μF 399μF 700μF
Lo 1000mH 1000mH 1000mH
功 耗
24V供电，单路输出 0.4W
24V供电，两路输出 0.6W
注1：
输入故障时输出状态：输入开路时，默认输出值为0mV，ALM灯闪烁；超量程时，输出跟随输入值变化，ALM灯常亮。用户可设置特定值作为报警值。
ENEXA-C171
毫伏输入，1路毫伏输出，1路4mA~20mA电流输出
主要特性
单通道
三端隔离
热电偶输入类型（分度号：K、E、S、B、J、T、R、N及WRe系列）
允许输入的热电偶符合ITS-90国际温标输入故障检测功能
防爆等级：[Exia] ⅡC
输入信号：mV
输出信号：mV
4mA~20mA（其它输出信号类型请订货时说明）
功 能
将来自危险区的毫伏信号，经隔离变送分别输出1∶1的毫伏信号和4mA~20mA电流信号到安全区。
输入端、输出端及电源端三端隔离，具有在线故障自诊断等功能，是智能化的安全栅产品。
可选配本公司专用的手持式编程器修改参数或校准。
应 用
可连接设备的场合：0区、1区、2区；ⅡA、ⅡB、ⅡC；T4~T6危险区。
面板说明
PWR：电源指示灯（绿色），工作时常亮；
ALM：输入信号状态指示灯（红色）。信号断路时闪烁；超量程时常亮。
通 道 数 一入一出
供电电源 18VDC~32VDC
输 入
信号类型 ﹣50mV~﹢50Mv
﹣500mV~﹢500mV
输 出
输出Ⅰ mV
负载能力 ≥100KΩ
输出Ⅱ 4mA~20mA
负载能力 ≤300（若需更大负载能力请定制）
输入故障时输出状态 用户可根据需要设置特定值作为报警值（见注1）
传输特性
隔离传输准确度 ±0.1％F·S（25℃±2℃）
温度漂移 ＜30ppm／℃
响应时间 2s
电磁兼容 EMC符合IEC61000-4
电气隔离特性
介电强度 ≥2500V AC(输入\输出\电源之间，漏电流1mA，测试时间1min)
绝缘电阻 ≥100MΩ(输入\输出\电源之间)
环境条件
工作中环境温度 ﹣20℃~﹢60℃
工作中允许相对湿度 10％RH~90％RH（40℃）
工作中允许大气压力 80kpa~106kpa
产品规格
尺 寸 12.8mm×100mm×115mm
重 量 约120g
ENEXA-C171VI CQST认证参数（常数）
端口特性 1、2端子间
Um 250V AC／DC
Uo 6.5V
Io 1.4mA
Po 2.3mW
气体组别 ⅡC ⅡB ⅡA
Co 17.5μF 399μF 700μF
Lo 1000mH 1000mH 1000mH
功 耗
24V供电，两路输出 0.7W
注1：
输入故障时输出状态：输入开路时，值默值输出为0mV，ALM灯闪烁；超量程时，输出跟随输入值变化，ALM灯常亮。用户可设置某一特定值作为报警值。
ENEXA-C11T1
热电偶输入，1路4mA~20mA输出、1路RS485输出
功 能
单通道
三端隔离
热电偶输入类型（分度号：K、E、S、B、J、T、R、N及WRe系列）
允许输入的热电偶符合ITS-90国际温标输入故障检测功能
防爆等级：[Exia] ⅡC
输入信号：热电偶
输出信号：4mA~20mA（其它输出信号类型请订货时说明）RS485
主要特性
将来自危险区的热电偶信号，经隔离转换为4mA~20mA电流信号到安全区，自动补偿冷端温度。可通过RS485通讯接口与安全区设备联网。
输入端、输出端及电源端三端隔离，具有在线故障自诊断等功能，是智能化的安全栅产品。
可选配本公司专用的手持式编程器修改参数或校准。
应 用
可连接设备的场合：0区、1区、2区；ⅡA、ⅡB、ⅡC；T4~T6危险区。
面板说明
PWR：电源指示灯（绿色），工作时常亮；
ALM：输入信号状态指示灯（红色）。信号断路时闪烁；超量程时常亮。
通 道 数 一入一出一通讯
供电电源 18VDC~32VDC
输 入
信号类型 K、E、S、B、J、T、R、N、WRe-WRe25、WRe5-WRe26
输 出
输出Ⅰ 4mA~20mA
负载能力 ≤300Ω（若需更大负载能力请定制）
输入故障时输出状态 用户可在0mA~22mA范围内设置输出值（见注1）
输出Ⅱ RS485
传输特性
隔离传输准确度 ±0.1％F·S（25℃±2℃，不包括冷端补偿）
温度漂移 ＜30ppm／℃
冷端温度补偿准确度 ±1℃（预热10分钟）
冷端温度补偿范围 -40℃~80℃
响应时间 2s
通讯输出协议 MODBUS-RTU
通讯距离 节点数≤255（不加中继时），距离≤1000m
通讯波特率 2400bps、4800bps、9600bps可选
电磁兼容 EMC符合IEC61000－4
电气隔离特性
介电强度 ≥2500VAC（输入／输出／电源之间，漏电流1mA，测试时间1min）
绝缘电阻 ≥100MΩ（输入／输出／电源之间）
环境条件
工作中环境温度 -20℃~+60℃
工作中允许相对湿度 10％RH~90％RH（40℃）
工作中允许大气压力 80Kpa~106Kpa
产品规格
尺 寸 12.8mm×100mm×115mm
重 量 约110g
ENEXA-C11T1V1 CQST认证参数（常用）
端口特性 1、2端子间
Um 250VAC／DC
Uo 6.5V
Io 9.7mA
Po 15.8mW
气体组别 ⅡC ⅡB ⅡA
Co 17.5uF 399uF 700uF
Lo 264mH 792mH 1000mH
功 耗
24V供电，两路输出 0.6W
注1：
输入故障时输出状态：输入开路，默认输出为0mA，ALM灯闪烁；输入时，默认输出为22mA，ALM灯常亮；用户也可在0mA~22mA范围内自行设置特定值作为报警值。

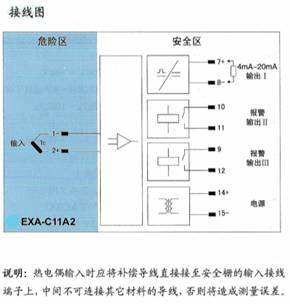

ENEXA-C11A2
热电偶输入，1路4mA~20mA输出、2路继电器输出
主要特性
单通道
三端隔离
热电偶输入类型（分度号：K、E、S、B、J、T、R、N及WRe系列）
允许输入的热电偶符合ITS－90国际温标
输入故障检测功能
两路继电器输出
防爆等级：[Exia] ⅡC
输入信号：热电偶
输出信号：4mA~20mA（其它输出信号类型请订货时说明）
2路继电器触点
功 能
将来自危险区的热电偶信号，经隔离转换为4mA~20mA电流信号到安全区，自动补偿冷端温度。
输入端、输出端及电源端三端隔离，具有在线故障自诊断等功能，是智能化的安全栅产品。
可选配本公司专用的手持式编程器设置上、下限报警值及报警方式（详见《编程器使用说明》）。
应 用
可连接设备的场合：0区、1区、2区；ⅡA、ⅡB、ⅡC；T4~T6危险区。
面板说明
PWR：电源指示灯（绿色），工作时常亮；
ALM：输入信号状态指示灯（红色）。信号断路时闪烁；超量程时常亮。
通 道 数 一入一出二报警
供电电源 18VDC~32VDC
输 入
信号类型 K、E、S、B、J、T、R、N、WRe3~WRe25、WRe5~WRe26
输 出
输出Ⅰ 4mA~20mA
负载能力 ≤300Ω（若需更大负载能力请定制）
输入故障时输出状态 用户可在0mA~22mA范围内设置输出值（见注1）
输出Ⅱ、Ⅲ 继电器触点
继电器触点容量（阻性负载） 125VAC、0.5A；24VDC、1A
继电器动作时间 ＜20ms
传输特性
隔离传输准确度 ±0.1％F·S（25℃±2℃，不包括冷端补偿）
温度漂移 ＜30ppm／℃
冷端温度补偿准确度 ±1℃（预热10分钟）
冷端温度补偿范围 －40℃~80℃
响应时间 2s
电磁兼容 EMC符合IEC61000－4
电气隔离特性
介电强度 ≥2500VAC（输入／输出／电源之间，漏电流1mA，测试时间1min）
绝缘电阻 ≥100MΩ（输入／输出／电源之间）
环境条件
工作中环境温度 －20℃~＋60℃
工作中允许相对湿度 10％RH~90％RH（40℃）
工作中允许大气压力 80kpa~106kpa
产品规格
尺 寸 17.8mm×100mm×115mm
重 量 约110g
ENEXA-C11A2V1 CQST认证参数（常用）
端口特性 1、2端子间
Um 250VAC／DC
Uo 6.5V
Io 9.7mA
Po 15.8mW
气体组别 ⅡC ⅡB ⅡA
Co 17.5uF 399uF 700uF
Lo 264mH 792mH 1000mH
功 耗
24V供电，单路输出 0.8W
注1：
输入故障时输出状态：输入开路，默认输出为0mA，ALM灯闪烁；输入值超出测量范围时，默认输出为22mA，ALM灯常亮；用户也可在0mA~22mA范围内自行设置特定值作为报警值。
ENEXA-C1D11
2路热电偶输入，2路4mA~20mA输出
主要特性
双通道
三端隔离
热电偶输入类型（分度号：K、E、S、B、J、T、R、N及WRe系列）
允许输入的热电偶符合ITS－90国际温标
输入故障检测功能
防爆等级：[Exia] ⅡC
输入信号：热电偶
输出信号：4mA~20mA（其它输出信号类型请订货时说明）
功 能
将来自危险区的热电偶信号，经隔离转换为4mA~20mA电流信号或回路供电输出4mA~20mA电流信号到安全区。
输入端、输出端及电源端三端隔离，自动补偿冷端温度，具有在线故障自诊断等功能，是智能化的安全栅产品。
可选配本公司专用的手持式编程器修改参数或校准（详见《编程器使用说明》）。
应 用
可连接设备的场合：0区、1区、2区；ⅡA、ⅡB、ⅡC；T4~T6危险区。
面板说明
PWR：电源指示灯（绿色），工作时常亮；
CH1、CH2：输入信号状态指示灯（红色）、信号断路或短路时，相应通道指示灯闪烁；超量程时常，相应通道指示亮。
通 道 数 二入二出
供电电源 18VDC~32VDC
输 入
信号类型 K、E、S、B、J、T、R、N、WRe3~WRe25、WRe5~WRe26
输 出
信号类型 4mA~20mA
负载能力 ≤300Ω（若需更大负载能力请定制）
输入故障时输出状态 用户可在0mA~22mA范围内设置输出值（见注1）
传输特性
隔离传输准确度 ±0.1％F·S（25℃±2℃，不包括冷端补偿）
温度漂移 ＜30ppm／℃
冷端温度补偿准确度 ±1℃（预热10分钟）
冷端温度补偿范围 －40℃~80℃
响应时间 2s
电磁兼容 EMC符合IEC61000－4
电气隔离特性
介电强度 ≥2500VAC（输入／输出／电源之间，漏电流1mA，测试时间1min）
绝缘电阻 ≥100MΩ（输入／输出／电源之间）
环境条件
工作中环境温度 －20℃~＋60℃
工作中允许相对湿度 10％RH~90％RH（40℃）
工作中允许大气压力 80kpa~106kpa
产品规格
尺 寸 17.8mm×100mm×115mm
重 量 约120g
ENEXA-C1D11V1 CQST认证参数（常用）
端口特性 1、2端子间，4、5端子间
Um 250VAC／DC
Uo 6.5V
Io 9.7mA
Po 15.8mW
气体组别 ⅡC ⅡB ⅡA
Co 17.5uF 399uF 700uF
Lo 264mH 792mH 1000Mh
功 耗
24V供电，单路输出 0.6W
注1：
输入故障时输出状态：输入开路，默认输出为0mA，相应通道指示灯闪烁；输入时，默认输出为22mA，相应通道指示灯常亮；用户也可在0mA~22mA范围内自行设置特定值作为报警值。
ENEXA-C11L
热电偶输入，4mA~20mA输出，输出回路供电
主要特性
单通道
热电偶输入类型（分度号：K、E、S、B、J、T、R、N及WRe系列）。
允许输入的热电偶符合ITS－90国际温标。
防爆等级：[Exia] ⅡC
输入信号：热电偶
输出信号：4mA~20mA
功 能
将来自危险区的热电偶信号，经隔离转换为4mA~20mA电流信号输出给安全区的负载。
输入端与输出端之间相互隔离，在输出回路上截取能量作为工作电源。
可选配本公司专用的手持式编程器修改表或校准（详见《编程器使用说明》）。
应 用
可连接设备的场合：0区、1区、2区；ⅡA、ⅡB、ⅡC；T4~T6危险区。
回路供电的负载可以是PLC、DCS等含电压输出的卡件。
通 道 数 一入一出
输 入
信号类型 K、E、S、B、J、T、R、N、WRe3~WRe25、WRe5~WRe26
输 出
信号类型 4mA~20mA
负载能力 RL＜[﹙U-8﹚／0.02 ] Ω;U为回路供电电压
输入故障时输出状态 用户可在3.9mA~22mA范围内设置输出值（见注）
回路供电电压 8V~32VDC
传输特性
隔离传输准确度 ±0.1％F·S（回路电压24V±2V，25℃±2℃，不包括冷端补偿）
温度漂移 ＜30ppm／℃
冷端温度补偿准确度 ±1℃（预热10分钟）
冷端温度补偿范围 －40℃~80℃
响应时间 2s
电磁兼容 EMC符合IEC61000－4
电气隔离特性
介电强度 ≥2500VAC（输入／输出／电源之间，漏电流1mA，测试时间1min）
绝缘电阻 ≥100MΩ（输入／输出／电源之间）
环境条件
工作中环境温度 －20℃~＋60℃
工作中允许相对湿度 10％RH~90％RH（40℃）
工作中允许大气压力 80kpa~106kpa
产品规格
尺 寸 17.8mm×100mm×115mm
重 量 约90g
ENEXA-C11LV1 CQST认证参数（常用）
端口特性 1、2端子间
Um &, nbsp; 250VAC／DC
Uo 6.5V
Io 9.7mA
Po 15.8mW
气体组别 ⅡC ⅡB ⅡA
Co 17.5uF 399uF 700uF
Lo 264mH 792mH 1000mH
注1：
输入故障时输出状态：输入开路、短路时，默认输出为3.9mA；输入时，默认输出为22mA；用户也可在3.9mA~22mA范围内自行设置特定值作为报警值。
二、热电阻输入
ENEXA-C21：热电阻输入，1路4mA~20mA输出
ENEXA-C211：热电阻输入，2路4mA~20mA输出
主要特性
单通道
三端隔离
热电偶输入类型（Pt100、Cu100、Cu50、BA1、BA2、G等）
允许输入的热电阻符合ITS－90国际温标。
输入故障检测功能
防爆等级：[Exia] ⅡC
输入信号：热电阻
输出信号：4mA~20mA（其它输出信号类型请订货时说明）
功 能
将来自危险区的热电偶信号，经隔离转换为4mA~20mA电流信号到安全区。
输入端、输出端及电源端三端隔离，具有在线故障自诊断等功能，是智能化的安全栅产品。
可选配本公司专用的手持式编程器修改参数或校准（详见《编程器使用说明》）。
应 用
可连接的设备：通用的二线制、三线制热电阻输入类型（分度号：Pt100、Cu50、BA1、BA2、G等）；
可连接设备的场合：0区、1区、2区；ⅡA、ⅡB、ⅡC；T4~T6危险区。
面板说明
PWR：电源指示灯（绿色），工作时常亮；
ALM：输入信号状态指示灯（红色）。信号断路或短路时闪烁；超量程时常亮。
通 道 数 ENEXA-C21：一入一出
ENEXA-C211：一入二出
供电电源 18VDC~32VDC
输 入
信号类型 二线制、三线制热电阻（Pt100、Cu100、Cu50、BA1、BA2、G）
引线电阻 ≤20Ω／线
输 出
信号类型 4mA~20mA
负载能力 ≤300Ω（若需更大负载能力请定制）
输入故障时输出状态 用户可在0mA~22mA范围内设置输出值（见注1）
传输特性
隔离传输准确度 ±0.1％F·S（25℃±2℃）
温度漂移 ＜30ppm／℃
响应时间 2s
电磁兼容 EMC符合IEC61000－4
电气隔离特性
介电强度 ≥2500VAC（输入／输出／电源之间，漏电流1mA，测试时间1min）
绝缘电阻 ≥100MΩ（输入／输出／电源之间）
环境条件
工作中环境温度 －20℃~＋60℃
工作中允许相对湿度 10％RH~90％RH（40℃）
工作中允许大气压力 80kpa~106kpa
产品规格
尺 寸 12.8mm×100mm×115mm
重 量 约100g
ENEXA-C21V1 CQST认证参数（常用）
ENEXA-C211LV1 CQST认证参数（常用）
端口特性 1、2端子间，1、3端子间
Um 250VAC／DC
Uo 6.5V
Io 9.7mA
Po 15.8mW
气体组别 ⅡC ⅡB ⅡA
Co 17.5uF 399uF 700uF
Lo 264mH 792mH 1000mH
功 耗
24V供电，单路输出 0.4W
24V供电，两路输出 0.6W
注1：
输入故障时输出状态：输入开路时，默认输出为0mA，ALM灯闪烁；输入时，默认输出为22mA，ALM灯常亮；用户也可在0mA~22mA范围内自行设置特定值作为报警值。
ENEXA-CA21： 热电阻输入，1路4mA~20mA输出
ENEXA-CA211：热电阻输入，2路4mA~20mA输出
主要特性
单通道
三端隔离
液晶显示
热电阻输入类型（分度号：Pt100、Cu100、Cu50、BA1、BA2、G等）
允许输入的热电阻符合ITS－90国际温标
输入故障检测功能
防爆等级：[Exia] ⅡC
输入信号：热电阻
输出信号：4mA~20mA（其它输出信号类型请订货时说明）
功 能
将来自危险区的热电偶信号，经隔离转换为4mA~20mA电流信号或回路供电4mA~20mA电流信号到安全区。
输入端、输出端及电源端三端隔离，具有在线故障自诊断等功能，是智能化的安全栅产品。
可选配本公司专用的手持式编程器修改参数或校准（详见《编程器使用说明》）。
应 用
可连接的设备：通用的二线制、三线制热电阻输入类型（分度号：Pt100、Cu50、BA1、BA2、G等）；
可连接设备的场合：0区、1区、2区；ⅡA、ⅡB、ⅡC；T4~T6危险区。
面板说明
DISP键：可以切换LCD显示屏上的显示内容。
当背光关闭时，第一次接DISP键为打开背光，30秒无按键操作自动关闭背光。
当背光打开时，按DISP键小于2秒时，可以切换到显示两路输出的数值和信号类型功能；按DISP键时间大于2秒时，可以切换到显示输入信号类型。
液晶显示说明及其操作方式请参见附录。
通 道 数 ENEXA-CA21： 一入一出
ENEXA-CA211：一入二出
供电电源 18VDC~32VDC
输 入
信号类型 二、三线制热电阻（Pt100、Cu100、Cu50、BA1、BA2、G）
引线电阻 ≤20Ω/线
输 出
信号类型 4mA~20mA
负载能力 ≤300Ω（若需更大负载能力请定制）
输入故障时输出状态 LCD显示屏输出相应提示信息（见注1）
传输特性
隔离传输准确度 ±0.1％F·S（25℃±2℃）
温度漂移 ＜30ppm／℃
响应时间 2s
电磁兼容 EMC符合IEC61000－4
电气隔离特性
介电强度 ≥2500VAC（输入／输出／电源之间，漏电流1mA，测试时间1min）
绝缘电阻 ≥100MΩ（输入／输出／电源之间）
环境条件
工作中环境温度 －20℃~＋60℃
工作中允许相对湿度 10％RH~90％RH（40℃）
工作中允许大气压力 80kpa~106kpa
产品规格
尺 寸 17.8mm×100mm×115mm
重 量 约110g
ENEXA-CA21V1 CQST认证参数（常用）
ENEXA-CA211V1 CQST认证参数（常用）
端口特性 1、2端子间，1、3端子间
Um 250VAC／DC
Uo 6.5V
Io 9.7mA
Po 15.8mW
气体组别 ⅡC ⅡB ⅡA
Co 17.5uF 399uF 700uF
Lo 264mH 792mH 1000mH
功 耗
24V供电，单路输出 0.5W
24V供电，两路输出 0.7W
注1：
输入故障时输出状态：输入开路，LCD显示ALM并闪烁，输出默认为0mA；输入时，LCD显示OVER并闪烁，默认输出值为22mA；用户也可在0mA~22mA范围内自行设置特定值作为报警值。
ENEXA-C27： 电阻输入，1路电阻输出
ENEXA-C277：电阻输入，2路电阻输出
主要特性
单通道
三端隔离
输入故障检测功能
防爆等级：[Exia] ⅡC
输入信号：电阻
输出信号：1﹕1电阻
功 能
将来自危险区的电阻信号，经隔离变送输出1﹕1的电阻信号到安全区。
输入端、输出端及电源端三端隔离，具有在线故障自诊断等功能，是智能化的安全栅产品。
可选配本公司专用的手持式编程器修改参数或校准（详见《编程器使用说明》）。
应 用
可连接的设备：通用的二线制、三线制热电阻输入类型（分度号：Pt100、Cu100、BA1、BA2、G等）；
可连接设备的场合：0区、1区、2区；ⅡA、ⅡB、ⅡC；T4~T6危险区。
面板说明
PWR：电源指示灯（绿色），工作时常亮；
ALM: 输入信号状态指示灯（红色）。信号断路或短路时闪烁；超量程时常亮。
通 道 数 ENEXA-C27： 一入一出
ENEXA-C277：一入二出
供电电源 18VDC~32VDC
输 入
信号类型 电阻（40Ω~400Ω）；400Ω~4000Ω需定制
引线电阻 ≤20Ω/线
输 出
信号类型 电阻（40Ω~400Ω）；400Ω~4000Ω需定制
输入故障时输出状态 用户可根据需要设置特定值作为报警值（见注1）
传输特性
隔离传输准确度 ±0.1％F·S（25℃±2℃，激励电流不小于0.5mA）
温度漂移 ＜30ppm／℃
响应时间 2s（注2）
电阻输出传输精度 输出电阻误差
激励电流1~5mA ＜0.1Ω
激励电流0.5~1mA ＜0.15Ω
激励电流0.2~0.5mA ＜0.45Ω
电阻传输精度随激励电流减小而下降
电磁兼容 EMC符合IEC61000－4
电气隔离特性
介电强度 ≥2500VAC（输入／输出／电源之间，漏电流1mA，测试时间1min）
绝缘电阻 ≥100MΩ（输入／输出／电源之间）
环境条件
工作中环境温度 －20℃~＋60℃
工作中允许相对湿度 10％RH~90％RH（40℃）
工作中允许大气压力 80kpa~106kpa
产品规格
尺 寸 17.8mm×100mm×115mm
重 量 约120g
ENEXA-C27V1 CQST认证参数（常用）
ENEXA-C277V1 CQST认证参数（常用）
端口特性 1、2端子间，1、3端子间
Um 250VAC／DC
Uo 6.5V
Io 9.7mA
Po 15.8mW
气体组别 ⅡC ⅡB ⅡA
Co 17.5uF 399uF 700uF
Lo 264mH 792mH 1000mH
功 耗
24V供电，单路输出 0.4W
24V供电，两路输出 0.6W
注1：
输入故障时输出状态：输入断路、短路时，输出小于40Ω（400Ω），ALM灯闪烁；超量程时，输出跟随输入值变化，ALM灯常亮；用户也可设置某一特定值作为报警值。
注2：
由于电阻输出信号需要1s的建立时间，使用时要考虑此因素。
ENEXA-C271
热电阻输入，1路电阻输出，1路4mA~20mA输出
主要特性
单通道
三端隔离
输入故障检测功能
防爆等级：[Exia] ⅡC
输入信号：电阻
输出信号：1﹕1电阻
4mA~20mA（其它输出信号类型请订货时说明）
功 能
将来自危险区的电阻信号，经隔离变送分别输出1﹕1的电阻信号和4mA~20mA电流信号到安全区。
输入端、输出端及电源端三端隔离，具有在线故障自诊断等功能，是智能化的安全栅产品。
可选配本公司专用的手持式编程器修改参数或校准（详见《编程器使用说明》）。
应 用
可连接的设备：通用的二线制、三线制热电阻输入类型（分度号：Pt100、Cu100、Cu50、BA1、BA2、G等）；
可连接设备的场合：0区、1区、2区；ⅡA、ⅡB、ⅡC；T4~T6危险区。
面板说明
PWR：电源指示灯（绿色），工作时常亮；
ALM: 输入信号状态指示灯（红色）。信号断路或短路时闪烁；超量程时常亮。
通 道 数 一入二出
供电电源 18VDC~32VDC
输 入
信号类型 电阻（40Ω~400Ω）；400Ω~4000Ω需定制
引线电阻 ≤20Ω/线
输 出
输出Ⅰ 电阻（40Ω~400Ω）；400Ω~4000Ω需定制
输出Ⅱ 4mA~20mA
负载能力 ≤300Ω（若需更大负载能力请订制）
输入故障时输出状态 用户可根据需要设置特定值作为报警值（见注1）。
传输特性
隔离传输准确度 ±0.1％F·S（25℃±2℃，激励电流不小于0.5mA）
温度漂移 ＜30ppm／℃
响应时间 2s（注2）
电阻输出传输精度 输出电阻误差
激励电流1~5mA ＜0.1Ω
激励电流0.5~1mA ＜0.15Ω
激励电流0.2~0.5mA ＜0.45Ω
准确度随激励电流减小而下降
电磁兼容 EMC符合IEC61000－4
电气隔离特性
介电强度 ≥2500VAC（输入／输出／电源之间，漏电流1mA，测试时间1min）
绝缘电阻 ≥100MΩ（输入／输出／电源之间）
环境条件
工作中环境温度 －20℃~＋60℃
工作中允许相对湿度 10％RH~90％RH（40℃）
工作中允许大气压力 80kpa~106kpa
产品规格
尺 寸 17.8mm×100mm×115mm
重 量 约120g
ENEXA-C271V1 CQST认证参数（常用）
端口特性 1、2端子间，1、3端子间
Um 250VAC／DC
Uo 6.5V
Io 9.7mA
Po 15.8mW
气体组别 ⅡC ⅡB ⅡA
Co 17.5uF 399uF 700uF
Lo 264mH 792mH 1000mH
功 耗
24V供电，两路输出 0.6W
注1：
输入故障时输出状态：输入开路、短路时，输出Ⅰ小于40Ω（400Ω），输出Ⅱ为0mA，ALM灯闪烁；超量程时， ALM灯常亮；；用户也可设置某一特定值作为报警值。
注2：
由于电阻输出信号需要1s的建立时间，使用时要考虑此因素。
ENEXA-C21T1
热电阻输入， 1路4mA~20mA输出、1路RS485输出
主要特性
单通道
三端隔离
热电阻输入类型（分度号：Pt100、Cu100、Cu50、BA1、BA2、G等）
允许输入的热电阻符合ITS-90国际温标输入故障检测功能
防爆等级：[Exia] ⅡC
输入信号：热电阻
输出信号：4mA~20mA（其它输出信号类型请订货时说明）
RS485
功 能
将来自危险区的电阻信号，经隔离转换为4mA~20mA电流信号到安全区。
可通过RS485通讯接口与安全区设备联网。
输入端、输出端及电源端三端隔离，具有在线故障自诊断等功能，是智能化的安全栅产品。
可选配本公司专用的手持式编程器修改参数或校准（详见《编程器使用说明》）。
应 用
可连接的设备：通用的二线制、三线制热电阻输入类型（分度号：Pt100、Cu100、Cu50、BA1、BA2、G等）；
可连接设备的场合：0区、1区、2区；ⅡA、ⅡB、ⅡC；T4~T6危险区。
面板说明
PWR：电源指示灯（绿色），工作时常亮；
ALM: 输入信号状态指示灯（红色）。信号断路或短路时闪烁；超量程时常亮。
通 道 数 一入二出一通讯
供电电源 18VDC~32VDC
输 入
信号类型 二线制、三线制热电阻（Pt100、Cu100、Cu50、BA1、BA2、G）
引线电阻 ≤20Ω/线
输 出
输出Ⅰ 4mA~20mA
负载能力 ≤300Ω（若需更大负载能力请订制）
输入故障时输出状态 用户可在0mA~22mA范围内设置输出值（见注1）
输出Ⅱ RS485
传输特性
隔离传输准确度 ±0.1％F·S（25℃±2℃）
温度漂移 ＜30ppm／℃
响应时间 2s
通讯输出协议 MODBUS-RTU
通讯距离 节点数≤255（不加中继时），距离≤1000m
通讯波特律 2400bps、4800bps、9600bps可选
电磁兼容 EMC符合IEC61000－4
电气隔离特性
介电强度 ≥2500VAC（输入／输出／电源之间，漏电流1mA，测试时间1min）
绝缘电阻 ≥100MΩ（输入／输出／电源之间）
环境条件
工作中环境温度 －20℃~＋60℃
工作中允许相对湿度 10％RH~90％RH（40℃）
工作中允许大气压力 80kpa~106kpa
产品规格
尺 寸 12.8mm×100mm×115mm
重 量 约110g
ENEXA-C21T1V1 CQST认证参数（常用）
端口特性 1、2端子间，1、3端子间
Um 250VAC／DC
Uo 6.5V
Io 9.7mA
Po 15.8mW
气体组别 ⅡC ⅡB ⅡA
Co 17.5uF 399uF 700uF
Lo 264mH 792mH 1000mH
功 耗
24V供电，两路输出 0.6W
注1：
输入故障时输出状态：输入开路时，默认输出为0mA；输入值超出测量范围时，默认输出为22mA；用户也可在0mA~22mA范围内自行设置特定值作为报警值。
ENEXA-C21A2
热电阻输入，1路4mA~20mA输出、2路继电器输出
主要特性
单通道
三端隔离
热电阻输入类型（分度号：Cu100、Cu50、BA1、BA2、G等）
允许输入的热电阻符合ITS－90国际温标。
输入故障检测功能
2路继电器输出
防爆等级：[Exia] ⅡC
输入信号：热电阻
输出信号：4mA~20mA（其它输出信号类型请订货时说明）
2路继电器触点
功 能
将来自危险区的热电阻信号，经隔离转换为4mA~20mA电流信号到安全区。
输入端、输出端及电源端三端隔离，具有在线故障自诊断等功能，是智能化的安全栅产品。
可选配本公司专用的手持式编程器设置上、下限报警值及报警方式（详见《编程器使用说明》）。
应 用
可连接设备的场合：0区、1区、2区；ⅡA、ⅡB、ⅡC；T4~T6危险区。
面板说明
PWR：电源指示灯（绿色），工作时常亮；
ALM：输入信号状态指示灯（红色）。信号断路或短路时闪烁；超量程时常亮。
通 道 数 一入一出二报警
供电电源 18VDC~32VDC
输 入
信号类型 二线制、三线制热电阻（Pt100、Cu100、Cu50、BA1、BA2、G）
引线电阻 ≤20Ω∕线
输 出
输出Ⅰ 4mA~20mA
负载能力 ≤300Ω（若需更大负载能力请定制）
输入故障时输出状态 用户可在0mA~22mA范围内设置输出值（见注1）
输出Ⅱ、Ⅲ 继电器触点
继电器触点容量（阻性负载） 125VAC、0.5A；24VDC、1A
继电器动作时间 ＜20ms
传输特性
隔离传输准确度 ±0.1％F·S（25℃±2℃）
温度漂移 ＜30ppm／℃
响应时间 2s
电磁兼容 EMC符合IEC61000－4
电气隔离特性
介电强度 ≥2500VAC（输入／输出／电源之间，漏电流1mA，测试时间1min）
绝缘电阻 ≥100MΩ（输入／输出／电源之间）
环境条件
工作中环境温度 －20℃~＋60℃
工作中允许相对湿度 10％RH~90％RH（40℃）
工作中允许大气压力 80kpa~106kpa
产品规格
尺 寸 17.8mm×100mm×115mm
重 量 约110g
ENEXA-C21A2V1 CQST认证参数（常用）
端口特性 1、2端子间,1、3端子间
Um 250VAC／DC
Uo 6.5V
Io 9.7mA
Po 15.8mW
气体组别 ⅡC ⅡB ⅡA
Co 17.5uF 399uF 700uF
Lo 264mH 792mH 1000mH
功 耗
24V供电，单路输出 0.8W
注1：
输入故障时输出状态：输入开路时，默认输出为0mA，ALM灯闪烁；输入时，默认输出为22mA，ALM灯常亮；用户也可在0mA~22mA范围内自行设置特定值作为报警值。
ENEXA-C2D11
2路热电阻输入，2路4mA~20mA输出
主要特性
双通道
三端隔离
热电阻输入类型（分度号：Pt100、Cu100、Cu50、BA1、BA2、G等）
允许输入的热电阻符合ITS－90国际温标
输入故障检测功能
两路继电器输出
防爆等级：[Exia] ⅡC
输入信号：热电阻
输出信号：4mA~20mA（其它输出信号类型请订货时说明）
功 能
将来自危险区的热电阻信号，经隔离转换为4mA~20mA电流信号或回路供电输出4mA~20mA电流信号到安全区。
输入端、输出端及电源端三端隔离，具有在线故障自诊断等功能，是智能化的安全栅产品。
可选配本公司专用的手持式编程器修改参数或校准（详见《编程器使用说明》）。
应 用
可连接设备的场合：0区、1区、2区；ⅡA、ⅡB、ⅡC；T4~T6危险区。
面板说明
PWR：电源指示灯（绿色），工作时常亮；
CH1、CH2：输入信号状态指示灯（红色）。信号断路或短路时，相应通道指示灯闪烁；超量程时，相应通道指示灯常亮。
通道数 二入二出
供电电源 18VDC~32VDC
输 入
信号类型 二线制、三线制热电阻（Pt100、Cu100、Cu50、BA1、BA2、G）
引线电阻 ≤20/线
输 出
信号类型 4mA~20mA
负载能力 ≤300Ω（若需更大负载能力请定制）
输入故障时输出状态 用户可在0mA~22mA范围内设置输出值（见注1）
传输特性
隔离传输准确度 ±0.1％F·S（25℃±2℃）
温度漂移 ＜30ppm／℃
冷端温度补偿准确度 ±1℃（预热10分钟）
响应时间 2s
电磁兼容 EMC符合IEC61000－4
电气隔离特性
介电强度 ≥2500VAC（输入／输出／电源之间，漏电流1mA，测试时间1min）
绝缘电阻 ≥100MΩ（输入／输出／电源之间）
环境条件
工作中环境温度 －20℃~＋60℃
工作中允许相对湿度 10％RH~90％RH（40℃）
工作中允许大气压力 80kpa~106kpa
产品规格
尺 寸 17.8mm×100mm×115mm
重 量 约120g
ENEXA-C2D11V1 CQST认证参数（常用）
端口特性 1、2端子间，1、3端子间；4、5端子间，4、6端子间
Um 250VAC／DC
Uo 6.5V
Io 9.7mA
Po 15.8mW
气体组别 ⅡC ⅡB ⅡA
Co 17.5uF 399uF 700uF
Lo 264mH 792mH 1000mH
功 耗
24V供电，单路输出 0.6W
注1：
输入故障时输出状态：输入开路时，默认输出为0mA，CH1、CH2相应通道指示灯闪烁；输入值超出测量范围时，默认输出为22mA，CH1、CH2相应通道指示灯灯常亮；用户也可在0mA~22mA范围内自行设置特定值作为报警值。

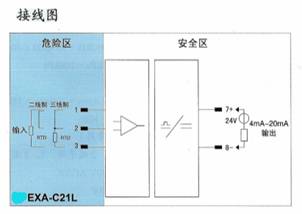

ENEXA-C21L
热电阻输入，4mA~20mA输出，输出回路供电
主要特性
单通道
输入/输出端隔离
热电阻输入类型（分度号：Pt100、Cu100、Cu50、BA1、BA2、G等）
允许输入的热电阻符合ITS－90国际温标。
输入故障检测功能
防爆等级：[Exia] ⅡC
输入信号：热电阻
输出信号：4mA~20mA
功 能
将危险区的热电阻信号，经隔离转换为4mA~20mA电流信号输出给安全区的负载。
输入端与输出端之间相互隔离，在输出回路上截取能量作为工作电源。
可选配本公司专用的手持式编程器修改参数或校准（详见《编程器使用说明》）。
应 用
可连接的设备：通用的二线制、三线制热电阻输入类型（分度号：Pt100、Cu100、Cu50、BA1、BA2、G等）；
可连接设备的场合：0区、1区、2区；ⅡA、ⅡB、ⅡC；T4~T6危险区。
回路供电的负载可以是PLC、DCS等含电压输出的卡件。
通 道 数 一入一出
输 入
信号类型 二线制、三线制热电阻（Pt100、Cu100、Cu50、BA2、BA1、G）
引线电阻 ≤20/线
输 出
信号类型 4mA~20mA
负载能力 RL＜[(U-8) /0.02] Ω；U为回路供电电压
输入故障时输出状态 用户可在3.9mA~22mA范围内设置输出值（见注1）
回路供电电压 8V~32VDC
传输特性
隔离传输准确度 ±0.1％F·S（25℃±2℃）
温度漂移 ＜30ppm／℃
冷端温度补偿准确度 ±1℃（预热10分钟）
响应时间 2s
电磁兼容 EMC符合IEC61000－4
电气隔离特性
介电强度 ≥2500VAC（输入／输出／电源之间，漏电流1mA，测试时间1min）
绝缘电阻 ≥100MΩ（输入／输出／电源之间）
环境条件
工作中环境温度 －20℃~＋60℃
工作中允许相对湿度 10％RH~90％RH（40℃）
工作中允许大气压力 80kpa~106kpa
产品规格
尺 寸 17.8mm×100mm×115mm
重 量 约90g
ENEXA-C21LV1 CQST认证参数（常用）
端口特性 1、2端子间，1、3端子间
Um 250VAC／DC
Uo 6.5V
Io 9.7mA
Po 15.8mW
气体组别 ⅡC ⅡB ⅡA
Co 17.5uF 399uF 700uF
Lo 264mH 792mH 1000mH
功 耗
24V供电，单路输出 0.6W
注1：
输入故障时输出状态：输入开路、短路时，默认输出为3.9mA；输入时，默认输出为22mA；用户也可在3.9mA~22mA范围内自行设置特定值作为报警值。
三、电流信号输入
ENEXA-CM31: 4mA~20mA输入，1路4mA~20mA输出
ENEXA-CM311：4mA~20mA输入，2路4mA~20mA输出
主要特性
单通道
三端隔离
二线制/三线制变送器、电流源信号输入
响应时间：0.2ms
防爆等级：[Exia] ⅡC
输入信号：4mA~20mA
输出信号：4mA~20mA（其它输出信号类型请订货时说明）
2路继电器触点
功 能
向危险区的变送器提供隔离的工作电源，同时检测回路中的电流，经隔离变送输出4mA~20mA电流信号到安全区。
输入端、输出端及电源端三端隔离，具有响应快、功耗低、温度特性好等优点。
应 用
可连接的设备：二线制、三线制变送器，电流源；
可连接设备的场合：0区、1区、2区；ⅡA、ⅡB、ⅡC；T4~T6危险区。
面板说明
PWR：电源指示灯（绿色），工作时常亮；
通 道 数 ENEXA—CM31： 一入一出:
ENEXA—CM311：一入二出
供电电源 18VDC~32VDC
输 入
信号类型 4mA~20mA
二线制变送器、三线制变送器
输入阻抗 约8Ω
输 出
信号类型 4mA~20mA
输出波纹 ＜1mV
负载能力 ≤300Ω（若需更大负载能力请定制）
配电
配电输出电压 开路电压≤26V，满载20mA输出时电压≥17.5V（V1版本）
配电输出电压 开路电压≤24V，满载20mA输出时电压≥15.5V（V2版本）
传输特性
隔离传输准确度 ±0.1％F·S（25℃±2℃）
温度漂移 ＜30ppm／℃
响应时间 ≤0.2ms
稳定时间 ≤2ms
频率响应 ＜300Hz
电磁兼容 EMC符合IEC61000－4
电气隔离特性
介电强度 ≥2500VAC（输入／输出／电源之间，漏电流1mA，测试时间1min）
绝缘电阻 ≥100MΩ（输入／输出／电源之间）
环境条件
工作中环境温度 －20℃~＋60℃
工作中允许相对湿度 10％RH~90％RH（40℃）
工作中允许大气压力 80kpa~106kpa
产品规格
尺 寸 12.8mm×100mm×115mm
重 量 约100g
ENEXA-CM31 CQST认证参数（缺省为V2）
ENEXA-CM311 CQST认证参数（缺省为V2）
端口特性 1、3端子间 1、2端子间
Um 250VAC／DC 250VAC／DC
Uo 26V 5V
Io 87.6mA ——
Po 570mW ——
气体组别 ⅡC ⅡB ⅡA ⅡC ⅡB ⅡA
Co 0.069uF 0.539uF 1.82uF 70uF 700uF 700uF
Lo 3.2mH 9.6mH 25.6mH —— —— ——
ENEXA-CM31V1 CQST认证参数（常用）
ENEXA-CM311V1 CQST认证参数（常用）
端口特性 1、3端子间 1、2端子间
Um 250V AC/DC 250V AC/DC
Uo 28V 5V
Io 93mA ——
Po 650mW ——
气体组别 ⅡC ⅡB ⅡA ⅡC ⅡB ⅡA
Co 0.058uF 0.45uF 1.50Uf 70uF 700uF 700uF
Lo 2.8mH 8.4mH 22.4mH —— —— ——
功 耗
24V供电，单路输出 0.4W
24V供电，两路输出 0.6W
单路二/三线制输入，单路输出 1.0W
单路二/三线制输入，两路输出 1.2W

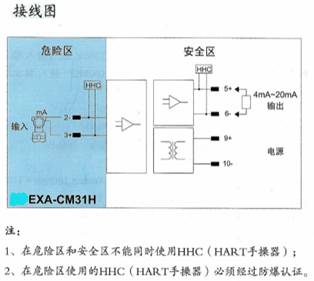

ENEXA-CM31H
4mA~20mA输入，1路4mA~20mA输出，HART通过型
主要特性
单通道
三端隔离
二线制变送器、HART数字信号输入
响应时间：0.2ms
防爆等级：[Exia] ⅡC
输入信号：4mA~20mA
HART数字信号
输出信号：4mA~20mA
HART数字信号（其它输出信号类型请订货时说明）
2路继电器触点
功 能
向危险区的变送器提供隔离的工作电源，同时检测回路中的电流，经隔离变送输出4mA~20mA电流信号到安全区。
输入端、输出端及电源端三端隔离，具有响应快、功耗低、温度特性好等优点。
应 用
可连接的设备：二线制变送器；
可连接设备的场合：0区、1区、2区；ⅡA、ⅡB、ⅡC；T4~T6危险区。
面板说明
PWR：电源指示灯（绿色），工作时常亮；
通 道 数 一入一出:
供电电源 18VDC~32VDC
输 入
信号类型 4mA~20mA
二线制变送器、HART数字信号
输入阻抗 约300Ω
输 出
信号类型 4mA~20mA、HART数字信号
输出波纹 ＜1mV
负载能力 ≤500Ω（若需更大负载能力请定制）
配 电
配电输出电压 开路电压≤26V，满载20mA输出时电压≥, 17.5V（V1版本）
传输特性
隔离传输准确度 ±0.1％F·S（25℃±2℃）
温度漂移 ＜30ppm／℃
响应时间 ≤0.2ms
稳定时间 ≤2ms
频率响应 ＜300Hz
电磁兼容 EMC符合IEC61000－4
电气隔离特性
介电强度 ≥2500VAC（输入／输出／电源之间，漏电流1mA，测试时间1min）
绝缘电阻 ≥100MΩ（输入／输出／电源之间）
环境条件
工作中环境温度 －20℃~＋60℃
工作中允许相对湿度 10％RH~90％RH（40℃）
工作中允许大气压力 80kpa~106kpa
产品规格
尺 寸 12.8mm×100mm×115mm
重 量 约100g
ENEXA-CM31HV1 CQST认证参数（常用）
端口特性 1、3端子间 1、2端子间
Um 250VAC／DC 250VAC／DC
Uo 28V 5V
Io 93mA ——
Po 650mW ——
气体组别 ⅡC ⅡB ⅡA ⅡC ⅡB ⅡA
Co 0.058uF 0.45uF 1.50uF 70uF 700uF 700uF
Lo 2.8mH 8.4mH 22.4mH —— —— ——
功 耗
单路二线制输入，单路输出 1.0W
ENEXA-CM31S1S
4mA~20mA输入，2路4mA~20mA无源输出
主要特性
单通道
三端隔离
二线制/三线制变送器、电流源信号输入
响应时间：0.2ms
防爆等级：[Exia] ⅡC
输入信号：4mA~20mA
输出信号：4mA~20mA（其它输出信号类型请订货时说明）
功 能
向危险区的变送器提供隔离的工作电源，同时检测回路中的电流，经隔离变送输出4mA~20mA无源电流信号到安全区。
输入端、输出端及电源端三端隔离，具有响应快、功耗低、温度特性好等优点。
应 用
可连接的设备：二线制、三线制变送器，电流源；
可连接设备的场合：0区、1区、2区；ⅡA、ⅡB、ⅡC；T4~T6危险区。
面板说明
PWR：电源指示灯（绿色），工作时常亮；
通 道 数 一入二出
供电电源 18VDC~32VDC
输 入
信号类型 4mA~20mA
输入阻抗 约8Ω
输 出
信号类型 4mA~20mA无源信号
输出波纹 ＜1mV
负载能力 ≤300Ω（若需更大负载能力请定制）
配 电
配电输出电压 开路电压≤24V，满载20mA输出时电压≥15.5V（V2版本）
传输特性
隔离传输准确度 ±0.1％F·S（25℃±2℃）
温度漂移 ＜30ppm／℃
响应时间 ≤0.2ms
稳定时间 ≤2ms
频率响应 ＜300Hz
电磁兼容 EMC符合IEC61000－4
电气隔离特性
介电强度 ≥2500VAC（输入／输出／电源之间，漏电流1mA，测试时间1min）
绝缘电阻 ≥100MΩ（输入／输出／电源之间）
环境条件
工作中环境温度 －20℃~＋60℃
工作中允许相对湿度 10％RH~90％RH（40℃）
工作中允许大气压力 80kpa~106kpa
产品规格
尺 寸 12.8mm×100mm×115mm
重 量 约90g
ENEXA-CM31S1S CQST认证参数（缺省为V2）
端口特性 1、3端子间 1、2端子间
Um 250VAC／DC 250VAC／DC
Uo 26V 5V
Io 87.6mA ——
Po 570mW ——
气体组别 ⅡC ⅡB ⅡC ⅡB ⅡC ⅡB
Co 0.069uF 0.539uF 1.82uF 70uF 700uF 700uF
Lo 3.2mH 9.6mH 25.6mH —— —— ——
ENEXA-CM31S1SV1 CQST认证参数（常用）
端口特性 1、3端子间 1、2端子间
Um 250VAC／DC 250VAC／DC
Uo 28V 5V
Io 93mA ——
Po 650mW ——
气体组别 ⅡC ⅡB ⅡC ⅡB ⅡC ⅡB
Co 0.058uF 0.45uF 1.50uF 70uF 700uF 700uF
Lo 2.8m, H 8.4mH 22.4mH —— —— ——
功 耗
24V供电，两路输出 0.6W

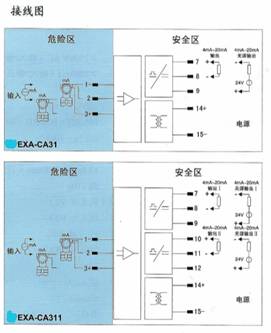

ENEXA-CA31: 4mA~20mA输入，1路4mA~20mA输出
ENEXA-CA311：4mA~20mA输入，2路4mA~20mA输出
主要特性
单通道
三端隔离
液晶显示
二线制/三线制变送器、电流源信号输入
防爆等级：[Exia] ⅡC
输入信号：4mA~20mA
输出信号：4mA~20mA（其它输出信号类型请订货时说明）
功 能
向危险区的二/三线制变送器提供隔离的工作电源，同时检测回路中的电流，经隔离转换为4mA~20mA电流信号或回路供电输出4mA~20mA电流信号到安全区。
输入端、输出端及电源端三端隔离。
可选配本公司专用的手持式编程器修改参数或校准（详见《编程器使用说明》）。
应 用
可连接的设备：二线制/三线制变送器，电流源；
可连接设备的场合：0区、1区、2区；ⅡA、ⅡB、ⅡC；T4~T6危险区。
面板说明
DISP键：可以切换LCD显示屏上的显示内容。当背光关闭时，第一次按DISP键为打开背光，30秒无按键操作自动关闭背光。
当背光打开时，按DISP键小于2秒时，可以切换到显示两路输出的数值和信号类型功能；按DISP键时间大于2秒时，可以切换到显示输入信号类型。
液晶显示说明及其操作方式请参见附录。
通 道 数 ENEXA—CA31： 一入一出
ENEXA—CA311：一入二出
供电电源 18VDC~32VDC
输 入
信号类型 4mA~20mA
二线制变送器、三线制变送器
输入阻抗 约8Ω
输 出
信号类型 4mA~20mA
输入故障时输出状态 LCD显示屏输出相应提示信息（见注1）
负载能力 ≤300Ω（若需更大负载能力请定制）
配 电
配电输出电压 开路电压≤26V，满载20mA输出时电压≥17.5V（V1版本）
配电输出电压 开路电压≤24V，满载20mA输出时电压≥15.5V（V2版本）
传输特性
隔离传输准确度 ±0.1％F·S（25℃±2℃）
温度漂移 ＜30ppm／℃
响应时间 0.5s
电磁兼容 EMC符合IEC61000－4
电气隔离特性
介电强度 ≥2500VAC（输入／输出／电源之间，漏电流1mA，测试时间1min）
绝缘电阻 ≥100MΩ（输入／输出／电源之间）
环境条件
工作中环境温度 －20℃~＋60℃
工作中允许相对湿度 10％RH~90％RH（40℃）
工作中允许大气压力 80kpa~106kpa
产品规格
尺 寸 17.8mm×100mm×115mm
重 量 约110g
ENEXA-CA31 CQST认证参数（缺省为V2）
ENEXA-CA311 CQST认证参数（缺省为V2）
端口特性 1、3端子间 1、2端子间
Um 250VAC／DC 250VAC／DC
Uo 26V 5.0V
Io 87.6mA ——
Po 570mW ——
气体组别 ⅡC ⅡB ⅡB ⅡC ⅡB ⅡB
Co 0.069uF 0.539uF 1.82uF 70uF 700uF 700uF
Lo 3.2mH 9.6mH 25.6mH —— —— ——
ENEXA-CA31V1 CQST认证参数（常用）
ENEXA-CA311V1 CQST认证参数（常用）
端口特性 1、3端子间 1、2端子间
Um 250VAC／DC 250VAC／DC
Uo 28V 5.0V
Io 93mA ——
Po 650mW —— Po 650mW —— Po
气体组别 ⅡC ⅡB ⅡB ⅡC ⅡB ⅡB
Co 0.058uF 0.4uF 1.50uF 70uF 700uF 700uF
Lo 2.8mH 8.4mH 22.4mH —— —— ——
功 耗
单/双路电流输入，单路输出 0.5W
单/双路电流输入，两路输出 0.7W
单路二/三线制输入，单路输出 1.1W
单路二/三线制输入，两路输出 1.3W
注1：
输入故障时输出状态：输入开路时，LCD显示ALM并闪烁，输出值默认为0mA；输入时，LCD显示OVER并闪烁，默认输出值为22mA；用户也可在0mA~22mA范围内自行设置特定值作为报警值
ENEXA-CM3D11
2路4mA~20mA输入，2路4mA~20mA输出
主要特性
双通道
三端隔离
二线制/三线制变送器、电流源信号输入
响应时间：0.2ms
防爆等级：[Exia] ⅡC
输入信号：4mA~20mA
输出信号：4mA~20mA（其它输出信号类型请订货时说明）
功 能
向危险区的变送器提供隔离的工作电源，同时检测回路中的电流，经隔离转换为4mA~20mA电流信号或回路供电输出4mA~20mA电流信号到安全区。
输入端、输出端及电源端三端隔离，具有响应快、功耗低、温度特性好等优点。
应 用
可连接的设备：二线制、三线制变送器，电流源；
可连接设备的场合：0区、1区、2区；ⅡA、ⅡB、ⅡC；T4~T6危险区。
面板说明
PWR：电源指示灯（绿色），工作时常亮。
通 道 数 二入二出
供电电源 18VDC~32VDC
输 入
信号类型 4mA~20mA
二线制变送器、三线制变送器
输入阻抗 约8Ω
输 出
信号类型 4mA~20mA
输出波纹 ＜1mV
负载能力 ≤300Ω（若需更大负载能力请定制）
配 电
配电输出电压 开路电压≤26V，满载20mA输出时电压≥17.5V（V1版本）
配电输出电压 开路电压≤24V，满载20mA输出时电压≥15.5V（V2版本）
传输特性
隔离传输准确度 ±0.1％F·S（25℃±2℃）
温度漂移 ＜30ppm／℃
响应时间 ≤0.2ms
稳定时间 ≤2ms
频率响应 ＜300Hz
电磁兼容 EMC符合IEC61000－4
电气隔离特性
介电强度 ≥2500VAC（输入／输出／电源之间，漏电流1mA，测试时间1min）
绝缘电阻 ≥100MΩ（输入／输出／电源之间）
环境条件
工作中环境温度 －20℃~＋60℃
工作中允许相对湿度 10％RH~90％RH（40℃）
工作中允许大气压力 80kpa~106kpa
产品规格
尺 寸 17.8mm×100mm×115mm
重 量 约120g
ENEXA-CM3D11 CQST认证参数（缺省为V2）
端口特性 1、3端子间，4、6端子间 1、2端子间，4、5端子间
Um 250VAC／DC 250VAC／DC
Uo 26V 5.0V
Io 87.6mA ——
Po 570mW ——
气体组别 ⅡC ⅡB ⅡA ⅡC ⅡB ⅡA
Co 0.069uF 0.539uF 1.82uF 70uF 700uF 700uF
Lo 3.2mH 9.6mH 25.6mH —— —— ——
ENEXA-CM3D11V1 CQST认证参数（常用）
端口特性 1、3端子间,，4、6端子间 1、2端子间，4、5端子间
Um 250VAC／DC 250VAC／DC
Uo 28V 5.0V
Io 93mA —— Io 93mA —— Io
Po 650mW —— Po 650mW —— Po
气体组别 ⅡC ⅡB ⅡA ⅡC ⅡB ⅡA
Co 0.058uF 0.45uF 1.50uF 70uF 700uF 700uF
Lo 2.8mH 8.4mH 22.4mH —— —— ——
功 耗
双路输入，两路输出 0.8W
双路二/三线制输入，两路输出 1.8W

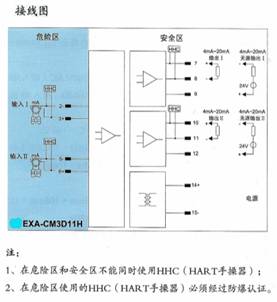

ENEXA-CM3D11H
2路4mA~20mA输入，2路4mA~20mA输出，HART通过型
主要特性
双通道
三端隔离
二线制变送器、HART数字信号输入
响应时间：0.2ms
防爆等级：[Exia] ⅡC
输入信号：4mA~20mA
HART数字信号
输出信号：4mA~20mA
HART数字信号（其它输出信号类型请订货时说明）
功 能
向危险区的变送器提供隔离的工作电源，同时检测回路中的电流，经隔离转换为4mA~20mA电流信号或回路供电输出4mA~20mA电流信号到安全区。
输入端、输出端及电源端三端隔离，具有响应快、功耗低、温度特性好等优点。
应 用
可连接的设备：二线制变送器；
可连接设备的场合：0区、1区、2区；ⅡA、ⅡB、ⅡC；T4~T6危险区。
面板说明
PWR：电源指示灯（绿色），工作时常亮。
通 道 数 二入二出
供电电源 18VDC~32VDC
输 入
信号类型 4mA~20mA
二线制变送器、HART数字信号
输入阻抗 约300Ω
输 出
信号类型 4mA~20mA、HART数字信号
输出波纹 ＜1mV
负载能力 ≤500Ω（若需更大负载能力请定制）
配 电
配电输出电压 开路电压≤26V，满载20mA输出时电压≥17.5V（V1版本）
传输特性
隔离传输准确度 ±0.1％F·S（25℃±2℃）
温度漂移 ＜30ppm／℃
响应时间 ≤0.2ms
稳定时间 &nbs, p; ≤2ms
频率响应 ＜300Hz
电磁兼容 EMC符合IEC61000－4
电气隔离特性
介电强度 ≥2500VAC（输入／输出／电源之间，漏电流1mA，测试时间1min）
绝缘电阻 ≥100MΩ（输入／输出／电源之间）
环境条件
工作中环境温度 －20℃~＋60℃
工作中允许相对湿度 10％RH~90％RH（40℃）
工作中允许大气压力 80kpa~106kpa
产品规格
尺 寸 17.8mm×100mm×115mm
重 量 约120g
ENEXA-CM3D11HV1 CQST认证参数（常用）
端口特性 2、3端子间，5、6端子间
Um 250VAC／DC
Uo 28V
Io 93mA
Po 650mW
气体组别 ⅡC ⅡB ⅡA
Co 0.058uF 0.45uF 1.50uF
Lo 2.8mH 8.4mH 22.4mH
功 耗
双路二线制输入，两路输出 1.8W
ENEXA-C31T1
4mA~20mA输入，1路4mA~20mA输出、1路RS485输出
主要特性
单通道
三端隔离
二线制/三线制变送器、电流源信号输入
输入故障检测功能
防爆等级：[Exia] ⅡC
输入信号：4mA~20mA
输出信号：4mA~20mA（其它输出信号类型请订货时说明）
RS485
功 能
向危险区的变送器提供隔离的工作电源，同时检测回路中的电流，经隔离变送输出4mA~20mA电流信号到安全区。
可通过RS485通讯接口与安全区设备联网。
输入端、输出端及电源端三端隔离。
可选配本公司专用的手持式编程器修改参数或校准（详见《编程器使用说明》）。
应 用
可连接的设备：二线制、三线制变送器，电流源；
可连接设备的场合：0区、1区、2区；ⅡA、ⅡB、ⅡC；T4~T6危险区。
面板说明
PWR：电源指示灯（绿色），工作时常亮。
ALM：输入信号状态指示灯（红色）。信号断路或短路时闪烁；超量程时常亮；
通 道 数 一入一出一通讯
供电电源 18VDC~32VDC
输 入
信号类型 4mA~20mA
二线制变送器、三线制变送器
输入阻抗 约80Ω
输 出
输出Ⅰ 4mA~20mA
负载能力 ≤300Ω（若需更大负载能力请定制）
输出Ⅱ RS485
输入故障时输出状态 用户可在0mA~22mA范围内设置输出值（见注1）
配 电
配电输出电压 开路电压≤26V，满载20mA输出时电压≥17.5V（V1版本）
配电输出电压 开路电压≤24V，满载20mA输出时电压≥15.5V（V2版本）
传输特性
隔离传输准确度 ±0.1％F·S（25℃±2℃）
温度漂移 ＜30ppm／℃
响应时间 0.5s
通讯输出协议 MODBUS-RTU
通讯距离 节点数≤255（不加中继时），距离≤1000m
通讯波特率 2400bps、4800bps、9600bps 可选
电磁兼容 EMC符合IEC61000－4
电气隔离特性
介电强度 ≥2500VAC（输入／输出／电源之间，漏电流1mA，测试时间1min）
绝缘电阻 ≥100MΩ（输入／输出／电源之间）
环境条件
工作中环境温度 －20℃~＋60℃
工作中允许相对湿度 10％RH~90％RH（40℃）
工作中允许大气压力 80kpa~106kpa
产品规格
尺 寸 12.8mm×100mm×115mm
重 量 约120g
ENEXA-C31T1 CQST认证参数（缺省为V2）
端口特性 1、3端子间 1、2端子间
Um 250VAC／DC 250VAC／DC
Uo 26V 5.0V
Io 87.6mA ——
Po 570mW ——
气体组别 ⅡC ⅡB ⅡA ⅡC ⅡB ⅡA
Co 0.069uF 0.539uF 1.82uF 70 uF 700uF 700 uF
Lo 3.2mH 9.6mH 25.6mH —— —— ——
ENEXA-C31T1V1 CQST认证参数（常用）
端口特性 1、3端子间 1、2端子间
Um 250VAC／DC 250VAC／DC
Uo 28V 5.0V
Io 93mA ——
Po 650mW ——
气体组别 ⅡC ⅡB ⅡA ⅡC ⅡB ⅡA
Co 0.058uF 0.45uF 1.50uF 70 uF 700uF 700 uF
Lo 2.8mH 8.4mH 22.4mH —— —— ——
功 耗
单路电流输入，两路输出 0.8W
单路二/三线制输入，两路输出 1.2W
注1：
输入故障时输出状态：输出断路、短路时，默认输出为0mA，ALM灯闪烁；输入时，默
输出为22mA，ALM灯常亮；用户也可在0mA~22mA范围内自行设置特定值作为报警值。
ENEXA-C31A2
4mA~20mA输入，1路4mA~20mA输出、2路继电器输出
主要特性
单通道
三端隔离
二线制/三线制变送器、电流源信号输入
输入故障检测功能
两路继电器输出
防爆等级：[Exia] ⅡC
输入信号：4mA~20mA
输出信号：4mA~20mA（其它输出信号类型请订货时说明）
2路继电器触点
功 能
向危险区的变送器提供隔离的工作电源，同时检测回路中的电流，经隔离变送输出4mA~20mA电流信号到安全区。
输入端、输出端及电源端三端隔离，是智能化的安全栅产品。
可选配本公司专用的手持式编程器设置上、下限报警值及报警方式（详见《编程器使用说明》）。
应 用
可连接的设备：二线制、三线制变送器，电流源；
可连接设备的场合：0区、1区、2区；ⅡA、ⅡB、ⅡC；T4~T6危险区。
面板说明
PWR：电源指示灯（绿色），工作时常亮。
ALM：输入信号状态指示灯（红色）。信号断路或短路时闪烁；超量程时常亮；
通 道 数 一入一出二报警
供电电源 18VDC~32VDC
输 入
信号类型 4mA~20mA
二线制变送器、三线制变送器
输入阻抗 约80Ω
配 电
配电输出电压 开路电压≤26V，满载20mA输出时电压≥17.5V（V1版本）
配电输出电压 开路电压≤24V，满载20mA输出时电压≥15.5V（V2版本）
输 出
输出Ⅰ 4mA~20mA
负载能力 ≤300Ω（若需更大负载能力请定制）
输入故障时输出状态 用户可在0mA~22mA范围内设置输出值（见注1）
输出Ⅱ、Ⅲ 继电器触点
继电器触点容量（阻性负载） 125V AC、0.5A；24V DC、1A
继电器动作时间 ＜20ms
传输特性
隔离传输准确度 ±0.1％F·S（25℃±2℃）
温度漂移 ＜30ppm／℃
响应时间 0.5s
电磁兼容 EMC符合IEC61000－4
电气隔离特性
介电强度 ≥2500VAC（输入／输出／电源之间，漏电流1mA，测试时间1min）
绝缘电阻 ≥100MΩ（输入／输出／电源之间）
环境条件
工作中环境温度 －20℃~＋60℃
工作中允许相对湿度 10％RH~90％RH（40℃）
工作中允许大气压力 80kpa~106kpa
产品规格
尺 寸 17.8mm×100mm×115mm
重 量 约130g
ENEXA-C31A2 CQST认证参数（缺省为V2）
端口特性 1、3端子间 1、2端子间
Um 250VAC／DC 250VAC／DC
Uo 26V 5.0V
Io 87.6mA ——
Po 570mW ——
气体组别 ⅡC ⅡB ⅡA ⅡC ⅡB ⅡA
Co 0.069uF 0.539uF 1.82uF 70 uF 700uF 700 uF
Lo 3.2mH 9.6mH 25.6mH —— —— ——
ENEXA-C31A2V1 CQST认证参数（常用）
端口特性 1、3端子间 1、2端子间
Um 250VAC／DC 250VAC／DC
Uo 28V 5.0V
Io 93mA ——
Po 650mW ——
气体组别 ⅡC ⅡB ⅡA ⅡC ⅡB ⅡA
Co 0.058uF 0.45uF 1.50uF 70 uF 700uF 700 uF
Lo 2.8mH 8.4mH 22.4mH —— —— ——
功 耗
24V供电，单路输出 0.8W
单路二/三线制输入，单路输出 1.3W
注1：
输入故障时输出状态：输入断路、短路时，默认输出为0mA，ALM灯闪烁；输入时，默认输出为22mA，ALM灯常亮；用户也可在0mA~22mA范围内自行设置特定值作为报警值。
ENEXA-CA3D11
2路4mA~20mA输入，2路4mA~20mA输出
主要特性
双通道
三端隔离
液晶显示
二线制/三线制变送器、电流源信号输入
防爆等级：[Exia] ⅡC
输入信号：4mA~20mA
输出信号：4mA~20mA（其它输出信号类型请订货时说明）
功 能
向危险区的通道变送器提供隔离的工作电源，同时检测回路中的电流，经隔离转换为4mA~20mA电流信号或回路供电输出4mA~20mA电流信号到安全区。
输入端、输出端及电源端三端隔离。
可选配本公司专用的手持式编程器修改参数或校准（详见《编程器使用说明》）。
应 用
可连接的设备：通用的二线制、三线制变送器，电流源；
可连接设备的场合：0区、1区、2区；ⅡA、ⅡB、ⅡC；T4~T6危险区。
面板说明
DISP键：可以切换LCD显示屏上的显示内容。
当背光关闭时，第一次按DISP键为打开背光，30秒无按键操作自动关闭背光。
当背光打开时，按DISP, 键小于2秒时，可以切换到显示两路输出的数值和信号类型功能；按DISP键时间大于2秒时，可以切换到显示输入信号类型。
液晶显示说明及其操作方式请参见附录。
通 道 数 二入二出
供电电源 18VDC~32VDC
输 入
信号类型 4mA~20mA
二线制变送器、三线制变送器
输入阻抗 约80Ω
输 出
信号类型 4mA~20mA
负载能力 ≤300Ω（若需更大负载能力请定制）
输入故障时输出状态 LCD显示屏输出相应提示信息（见注1）
配 电
配电输出电压 开路电压≤26V，满载20mA输出时电压≥17.5V（V1版本）
配电输出电压 开路电压≤24V，满载20mA输出时电压≥15.5V（V2版本）
传输特性
隔离传输准确度 ±0.1％F·S（25℃±2℃）
温度漂移 ＜30ppm／℃
响应时间 0.5s
电磁兼容 EMC符合IEC61000－4
电气隔离特性
介电强度 ≥2500VAC（输入／输出／电源之间，漏电流1mA，测试时间1min）
绝缘电阻 ≥100MΩ（输入／输出／电源之间）
环境条件
工作中环境温度 －20℃~＋60℃
工作中允许相对湿度 10％RH~90％RH（40℃）
工作中允许大气压力 80kpa~106kpa
产品规格
尺 寸 17.8mm×100mm×115mm
重 量 约130g
ENEXA-CA3D11 CQST认证参数（缺省为V2）
端口特性 1、3端子间 ,4、6端子间 1、2端子间，4、5端子间
Um 250VAC／DC 250VAC／DC
Uo 26V 5.0V
Io 87.6mA ——
Po 570mW ——
CQST认证参数 ⅡC ⅡB ⅡA ⅡC ⅡB ⅡA
Co 0.069uF 0.539uF 1.82uF 70 uF 700uF 700 uF
Lo 3.2mH 9.6mH 25.6mH —— —— ——
ENEXA-CA3D11V1 CQST认证参数（常用）
端口特性 1、3端子间，4、6端子间 1、2端子间，4、5端子间
Um 250V AC／DC 250 VAC／DC
Uo 28V 5.0V
Io 93mA ——
Po 650mW ——
CQST认证参数 ⅡC ⅡB ⅡA ⅡC ⅡB ⅡA
Co 0.058uF 0.45uF 1.50uF 70 uF 700uF 700 uF
Lo 2.8mH 8.4mH 22.4mH —— —— ——
功 耗
双路输入，两路输出时 0.9W
双路二/三线制输入，两路输出 1.9W
注1：
输入故障时输出状态：输入开路时，LCD显示ALM并闪烁，输出值默认为0mA；输入时，LCD显示OVER并闪烁，默认输出值为22mA；用户也可在0mA~22mA范围内自行设置特定值作为报警值。
ENEXA-CM31L
4mA~20mA输入， 4mA~20mA输出，输出回路供电
主要特性
单通道
输入/输出端隔离
二线制变送器（HART）信号输入
响应时间：0.2ms
防爆等级：[Exia] ⅡC
输入信号：4mA~20mA
HART数字信号
输出信号：4mA~20mA
HART数字信号
功 能
将危险区的二线制变送器信号，经隔离转换输出4mA~20mA电流信号给安全区的负载。
输入端、输出端及电源端三端隔离。
输入端与输出端之间相互隔离，在输出回路上截取能量作为工作电源。本产品具有响应快、功耗低、温度特性好等优点。
应 用
可连接的设备：二线制变送器；
可连接设备的场合：0区、1区、2区；ⅡA、ⅡB、ⅡC；T4~T6危险区。
回路供电的负载可以是PLC、DCS等含电压输出的卡件。
通 道 数 一入一出
输 入
信号类型 二线制变送器
输 出
信号类型 4mA~20mA
配电电压 （U-6-RL×0.02）V；U为回路供电电压
回路供电电压 20V~30VDC
传输特性
隔离传输准确度 ±0.1％F·S（25℃±2℃）
温度漂移 ＜30ppm／℃
响应时间 ≤0.2ms
频率响应 300Hz
电磁兼容 EMC符合IEC61000－4
电气隔离特性
介电强度 ≥2500V AC（输入／输出之间，漏电流1mA，测试时间1min）
绝缘电阻 ≥100MΩ（输入／输出之间）
环境条件
工作中环境温度 －20℃~＋60℃
工作中允许相对湿度 10％RH~90％RH（40℃）
工作中允许大气压力 80kpa~106kpa
产品规格
尺 寸 17.8mm×100mm×115mm
重 量 约110g
ENEXA-CM31LV1 CQST认证参数（常用）
端口特性 2、3端子间
Um 250V AC／DC
Uo 28V
Io 93mA
Po 650mW
气体组别 ⅡC ⅡB ⅡA
Co 0.058uF 0.45uF 1.50uF
Lo 2.8mH 8.4mH 22.4mH
ENEXA-CM3D11L
4mA~20mA输入， 2路4mA~20mA输出，输出回路供电
主要特性
双通道
输入/输出端隔离
二线制变送器信号输入
响应时间：0.2ms
防爆等级：[Exia] ⅡC
输入信号：4mA~20mA
HART数字信号
输出信号：4mA~20mA
HART数字信号
功 能
将危险区的二线制变送器信号，经隔离转换输出4mA~20mA电流信号给安全区的负载。
输入端与输出端之间相互隔离，在输出回路上截取能量作为工作电源。本产品具有响应快、功耗低、温度特性好等优点。
应 用
可连接的设备：通用的二线制变送器；
可连接设备的场合：0区、1区、2区；ⅡA、ⅡB、ⅡC；T4~T6危险区。
回路供电的负载可以是PLC、DCS等含电压输出的卡件。
通 道 数 二入二出
输 入
信号类型 二线制变送器（HART）
输 出
信号类型 4mA~20mA、HART数字信号
配电电压 （U-6-RL×0.02）V；U为回路供电电压
回路供电电压 20V~30V DC
传输特性
隔离传输准确度 ±0.1％F·S（25℃±2℃）
温度漂移 ＜30ppm／℃
响应时间 ≤0.2ms
频率响应 300Hz
电磁兼容 EMC符合IEC61000－4
电气隔离特性
介电强度 ≥2500V AC（输入／输出之间，漏电流1mA，测试时间1min）
绝缘电阻 ≥100MΩ（输入／输出之间）
环境条件
工作中环境温度 －20℃~＋60℃
工作中允许相对湿度 10％RH~90％RH（40℃）
工作中允许大气压力 80kpa~106kpa
产品规格
尺 寸 17.8mm×100mm×115mm
重 量 约130g
ENEXA-CM3D11LV1 CQST认证参数（常用）
端口特性 2、3端子间，5、6端子间
Um 250V AC／DC
Uo 28V
Io 93mA
Po 650mW
气体组别 ⅡC ⅡB ⅡA
Co 0.058uF 0.45uF 1.50uF
Lo 2.8mH 8.4mH 22.4mH
ENEXA-C31L
4mA~20mA电流输入， 4mA~20mA输出，输出回路供电
特性
单通道
输入/输出端隔离
4mA~20mA电流信号输入
响应时间：0.5ms
防爆等级：[Exia] ⅡC
输入信号：4mA~20mA
输出信号：4mA~20mA
功 能
将危险区的4mA~20mA电流信号，经隔离转换输出4mA~20mA电流信号给安全区的负载。
输入端与输出端之间相互隔离，在输出回路上截取能量作为工作电源。
应 用
可连接的设备：二线制电流源；
可连接设备的场合：0区、1区、2区；ⅡA、ⅡB、ⅡC；T4~T6危险区。
回路供电的负载可以是PLC、DCS等含电压输出的卡件。
通 道 数 一入一出
输 入
信号类型 4mA~20mA
输 出
信号类型 4mA~20mA
负载能力 RL＜[﹙U-8﹚／0.02 ] Ω；U为回路供电电压
回路供电电压 8V~32V DC
传输特性
隔离传输准确度 ±0.1％F·S（25℃±2℃）
温度漂移 ＜30ppm／℃
响应时间 0.5s
频率响应 300Hz
电磁兼容 EMC符合IEC61000－4
电气隔离特性
介电强度 ≥2500V AC（输入／输出之间，漏电流1mA，测试时间1min）
绝缘电阻 ≥100MΩ（输入／输出之间）
环境条件
工作中环境温度 －20℃~＋60℃
工作中允许相对湿度 10％RH~90％RH（40℃）
工作中允许大气压力 80kpa~106kpa
产品规格
尺 寸 17.8mm×100mm×115mm
重 量 约110g
ENEXA-C31LV1 CQST认证参数（常用）
端口特性 1、2端子间
Um 250V AC／DC
Uo 5.0V
Io ——
Po ——
气体组别 &nb, sp; ⅡC ⅡC ⅡC
Co 70uF 70uF 70uF
Lo —— —— ——
四、电流信号输出
ENEXB-CM31
4mA~20mA输入， 1路4mA~20mA输出
主要特性
单通道
三端隔离
电流源信号输入
响应时间：0.2ms
防爆等级：[Exia] ⅡC
输入信号：4mA~20mA（其它输入信号类型请订货时说明）
输出信号：4mA~20mA
功 能
将来自安全区的4mA~20mA电流信号，经隔离转换后输出到危险区。
可控制危险区的执行器（如电/气转换器、阀门定位器）等仪表。
输入端、输出端及电源端三端隔离，具有响应快、功耗低、温度特性好等优点。
应 用
可连接设备的场合：0区、1区、2区；ⅡA、ⅡB、ⅡC；T4~T6危险区。
面板说明
PWR：电源指示灯（绿色），工作时常亮。
通 道 数 一入一出
供电电源 18V DC~32V DC
输 入
信号类型 4mA~20mA
输 出
信号类型 4mA~20mA
输出波纹 1mV
负载能力 ≤500Ω（若需更大负载能力请定制）
传输特性
隔离传输准确度 ±0.1％F·S（25℃±2℃）
温度漂移 ＜30ppm／℃
响应时间 ≤0.2ms
稳定时间 ≤2ms
电磁兼容 EMC符合IEC61000－4
电气隔离特性
介电强度 ≥2500V AC（输入／输出／电源之间，漏电流1mA，测试时间1min）
绝缘电阻 ≥100MΩ（输入／输出／电源之间）
环境条件
工作中环境温度 －20℃~＋60℃
工作中允许相对湿度 10％RH~90％RH（40℃）
工作中允许大气压力 80kpa~106kpa
产品规格
尺 寸 12.8mm×100mm×115mm
重 量 约90g
ENEXB-CM31V1 CQST认证参数（常用）
端口特性 1、2端子间
Um 250V AC／DC
Uo 25.2V
Io 85mA
Po 536mW
气体组别 ⅡC ⅡB ⅡA
Co 0.074uF 0.57uF 2.03uF
Lo 3.4mH 10.2mH 27.2mH
功 耗
24V供电，单路输出 0.6W
ENEXB-CM31H
4mA~20mA输入，1路4mA~20mA输出，HART通过型
主要特性
单通道
三端隔离
电流源，HART数字信号输入
响应时间：0.2ms
防爆等级：[Exia] ⅡC
输入信号：4mA~20mA（其它输入信号类型请订货时说明）
输出信号：4mA~20mA
HART数字信号
功 能
将来自安全区的4mA~20mA电流信号，经隔离转换后输出到危险区。
可控制危险区的执行器（如电/气转换器、阀门定位器）等仪表。
输入端、输出端及电源端三端隔离，具有响应快、功耗低、温度特性好等优点。
应 用
可连接设备的场合：0区、1区、2区；ⅡA、ⅡB、ⅡC；T4~T6危险区。
面板说明
PWR：电源指示灯（绿色），工作时常亮。
通 道 数 一入一出
供电电源 18V DC~32V DC
输 入
信号类型 4mA~20mA
输 出
信号类型 4mA~20mA，HART数字信号
输出波纹 1mV
负载能力 ≤500Ω（若需更大负载能力请定制）
传输特性
隔离传输准确度 ±0.1％F·S（25℃±2℃）
温度漂移 ＜30ppm／℃
响应时间 ≤0.2ms
稳定时间 ≤2ms
电磁兼容 EMC符合IEC61000－4
电气隔离特性
介电强度 ≥2500V AC（输入／输出／电源之间，漏电流1mA，测试时间1min）
绝缘电阻 ≥100MΩ（输入／输出／电源之间）
环境条件
工作中环境温度 －20℃~＋60℃
工作中允许相对湿度 10％RH~90％RH（40℃）
工作中允许大气压力 80kpa~106kpa
产品规格
尺 寸 12.8mm×100mm×115mm
重 量 约90g
ENEXB-CM31HV1 CQST认证参数（常用）
端口特性 1、2端子间
Um 250V AC／DC
Uo 25.2V
Io 85mA
Po 536mW
气体组别 ⅡC ⅡB ⅡA
Co 0.074uF 0.57uF 2.03uF
Lo 3.4mH 10.2mH 27.2mH
功 耗
24V供电，单路输出 0.6W
ENEXB-CM3D11
2路4mA~20mA输入， 2路4mA~20mA输出
主要特性
双通道
三端隔离
电流源信号输入
响应时间：0.2ms
防爆等级：[Exia] ⅡC
输入信号：4mA~20mA（其它输入信号类型请订货时说明）
输出信号：4mA~20mA
功 能
将来自安全区的4mA~20mA电流信号，经隔离转换后输出到危险区。
可控制危险区的执行器（如电/气转换器、阀门定位器）之类的仪表。
输入端、输出端及电源端三端隔离，具有响应快、功耗低、温度特性好等优点。
应 用
可连接设备的场合：0区、1区、2区；ⅡA、ⅡB、ⅡC；T4~T6危险区。
面板说明
PWR：电源指示灯（绿色），工作时常亮。
通 道 数 二入二出
供电电源 18V DC~32V DC
输 入
信号类型 4mA~20mA
输 出
信号类型 4mA~20mA
输出波纹 1mV
负载能力 ≤500Ω（若需更大负载能力请定制）
传输特性
隔离传输准确度 ±0.1％F·S（25℃±2℃）
温度漂移 ＜30ppm／℃
响应时间 ≤0.2ms
稳定时间 ≤2ms
电磁兼容 EMC符合IEC61000－4
电气隔离特性
介电强度 ≥2500V AC（输入／输出／电源之间，漏电流1mA，测试时间1min）
绝缘电阻 ≥100MΩ（输入／输出／电源之间）
环境条件
工作中环境温度 －20℃~＋60℃
工作中允许相对湿度 10％RH~90％RH（40℃）
工作中允许大气压力 80kpa~106kpa
产品规格
尺 寸 17.8mm×100mm×115mm
重 量 约120g
ENEXB-CM3D11V1 CQST认证参数（常用）
端口特性 1、2端子间，4、5端子之间
Um 250V AC／DC
Uo 25.2V
Io 85mA
Po 536mW
气体组别 ⅡC ⅡB ⅡA
Co 0.074uF 0.57uF 2.03uF
Lo 3.4mH 10.2mH 27.2mH
功 耗
24V供电，两路输出 0.6W
ENEXB-CM3D11H
2路4mA~20mA输入， 2路4mA~20mA输出，HART通过型
主要特性
双通道
三端隔离
电流源、HART数字信号输入
响应时间：0.2ms
防爆等级：[Exia] ⅡC
输入信号：4mA~20mA，HART数字信号（其它输入信号类型请订货时说明）
输出信号：4mA~20mA，HART数字信号
功 能
将来自安全区的4mA~20mA电流信号，经隔离转换后输出到危险区。
可控制危险区的执行器（如电/气转换器、阀门定位器）之类的仪表。
输入端、输出端及电源端三端隔离，具有响应快、功耗低、温度特性好等优点。
应 用
可连接设备的场合：0区、1区、2区；ⅡA、ⅡB、ⅡC；T4~T6危险区。
面板说明
PWR：电源指示灯（绿色），工作时常亮。
通 道 数 二入二出
供电电源 18V DC~32V DC
输 入
信号类型 4mA~20mA，HART数字信号
输 出
信号类型 4mA~20mA，HART数字信号
输出波纹 1mV
负载能力 ≤500Ω（若需更大负载能力请定制）
传输特性
隔离传输准确度 ±0.1％F·S（25℃±2℃）
温度漂移 ＜30ppm／℃
响应时间 ≤0.2ms
稳定时间 ≤2ms
电磁兼容 EMC符合IEC61000－4
电气隔离特性
介电强度 ≥2500V AC（输入／输出／电源之间，漏电流1mA，测试时间1min）
绝缘电阻 ≥100MΩ（输入／输出／电源之间）
环境条件
工作中环境温度 －20℃~＋60℃
工作中允许相对湿度 10％RH~90％RH（40℃）
工作中允许大气压力 80kpa~106kpa
产品规格
尺 寸 17.8mm×100mm×115mm
重 量 约120g
ENEXB-CM3D11HV1 CQST认证参数（常用）
端口特性 1、2端子间，4、5端子之间
Um 250V AC／DC
Uo 25.2V
Io 85mA
Po 536mW
气体组别 ⅡC ⅡB ⅡA
Co 0.074uF 0.57uF 2.03uF
Lo 3.4mH 10.2mH 27.2mH
功 耗
24V供电，两路输出 0.6W
ENEXB-CM31L
4mA~20mA输入回路供电， 1路4mA~20mA输出
主要特性
单通道
输入／输出端隔离
4mA~20mA电流、HART数字信号输入
响应时间：0.2ms
防爆等级：[Exia] ⅡC
输入信号：4mA~20mA，HART数字信号
输出信号：4mA~20mA，HART数字信号
功 能
将来自安全区的4mA~20mA电流信号，经隔离转换输出4mA~20mA电流信号给危险区的负载，驱动现场的执行机构等设备。
输入端与输出端之间相互隔离，在输入回路上截取能量作为工作电源，本产品具有响应快，功耗低，温度特性好等优点。
应 用
可连接的设备：二线制阀门定位器、电气转换器等；
可连接设备的场合：0区、1区、2区；ⅡA、ⅡB、ⅡC；T4~T6危险区。
通 道 数 一入一出
输 入
信号类型 4mA~20mA，HART数字信号
输 出
信号类型 4mA~20mA，HART数字信号
负载能力 RL＜[﹙U-8﹚／0.02 ] Ω；U为回路供电电压
回路供电电压 8V~32VDC
传输特性
隔离传输准确度 ±0.1％F·S（25℃±2℃）
温度漂移 ＜30ppm／℃
响应时间 ≤0.2ms
频率响应 300Hz
电磁兼容 EMC符合IEC61000－4
电气隔离特性
介电强度 ≥2500V AC（输入／输出／电源之间，漏电流1mA，测试时间1min）
绝缘电阻 ≥100MΩ（输入／输出之间）
环境条件
工作中环境温度 －20℃~＋60℃
工作中允许相对湿度 10％RH~90％RH（40℃）
工作中允许大气压力 80kpa~106kpa
产品规格
尺 寸 17.8mm×100mm×115mm
重 量 约110g
ENEXB-CM31LV1 CQST认证参数（常用）
端口特性 1、2端子间，4、5端子之间
Um 250V AC／DC
Uo 25.2V
Io 85mA
Po 536mW
气体组别 ⅡC ⅡC ⅡC
Co 0.074uF 0.074uF 0.074uF
Lo 3.4mH 3.4mH 3.4mH

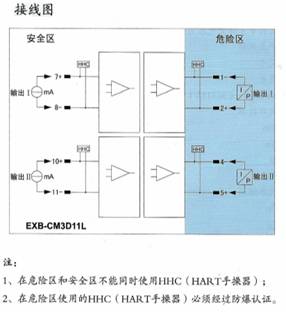

ENEXB-CM3D11L
4mA~20mA输入回路供电，2路4mA~20mA输出
主要特性
双通道
输入／输出端隔离
4mA~20mA电流、HART数字信号输入
响应时间：0.2ms
防爆等级：[Exia] ⅡC
输入信号：4mA~20mA HART数字信号
输出信号：4mA~20mA HART数字信号
功 能
将安全区的4mA~20mA电流信号，经隔离转换输出4mA~20mA电流信号给危险区的负载，驱动现场的执行机构等设备。
输入端与输出端之间相互隔离，在输入回路上截取能量作为工作电源。本产品具有响应快、功耗低、温度特性好等优点。
应 用
可连接的设备：二线制阀门定位器、电气转换器等；
可连接设备的场合：0区、1区、2区；ⅡA、ⅡB、ⅡC；T4~T6危险区。
通道数 二入二出
输 入
信号类型 4mA~20mA，HART数字信号
输 出
信号类型 4mA~20mA，HART数字信号
负载能力 RL＜[﹙U-8﹚／0.02] Ω；U为回路供电电压
回路供电电压 8V~32VDC
传输特性
隔离传输准确度 ±0.1％F·S﹙25℃±2℃﹚
温度漂移 ＜30ppm／℃
响应时间 ≤0.2ms
频率响应 300Hz
电磁兼容 EMC符合IEC61000－4
电气隔离特性
介电强度 ≥2500VDC﹙输入／输出之间，漏电流1mA，测试时间1min﹚
绝缘电阻 ≥100MΩ﹙输入／输出之间﹚
环境条件
工作中环境温度 －20℃~＋60℃
工作中允许相对湿度 10％RH~90％RH﹙40％﹚
工作中允许大气压力 80kpa~100kpa
产品规格
尺 寸 17.8mm×100mm×115mm
重 量 约110g
ENEXB－CM3D11LV1 CQST认证参数（常用）
端口特性 1、2端子间，4、5端子间
UM 250VAC／DC
UO 25.2V
IO 85mA
PO 536mW
气体组别 ⅡC ⅡB ⅡA
CO 0.074uF 0.57uF 2.03uF
LO 3.4mH 10.2mH 27.2mH
五、电压信号输入
ENEXA－CM41：1V~5V输入，1路4mA~20mA输出
ENEXA－CM411:1V~5V输入，2路4mA~20mA输出
主要特性
单通道
三端隔离
响应时间：0.2ms
防爆等级：[Exia] ⅡC
输入信号：1V~5V
输出信号：4mA~20mA（其它输出信号类型请订货时说明）
功 能
将危险区的电压信号，经隔离转换为4mA~20mA电流信号输出到安全区。
输入端、输出端及电源端三端隔离。本产品具有响应快、功耗低、温度特性好等优点。
应 用
可连接的设备：电桥、电势等隔离的电压信号输出设备；
可连接设备的场合：0区、1区、2区；ⅡA、ⅡB、ⅡC；T4~T6危险区。
面板说明
PWR：电源指示灯（绿色），工作时常亮。
通 道 数 ENEXA－CM41：一入一出
ENEXA－CM411：一入二出
供电电源 18VDC~32VDC
输 入
信号类型 1V~5V
输入阻抗 ≥1MΩ
输 出
信号类型 4mA~20mA
输出纹波 ＜1mV
负载能力 ≤300Ω（若需更大负载能力请定制）
配 电
配电输出电压 开路电压≤18V，满载20mA输出时电压≥14.5V
传输特性
隔离传输准确度 ±0.1％F·S﹙25℃±2℃﹚
温度漂移 ＜30ppm／℃
响应时间 ≤0.2ms
频率响应 300Hz
电磁兼容 EMC符合IEC61000－4
电气隔离特性
介电强度 ≥2500VAC﹙输入／输出电源之间，漏电流1mA，测试时间1min﹚
绝缘电阻 ≥100MΩ﹙输入／输出／电源之间﹚
环境条件
工作中环境温度 －20℃~＋60℃
工作中允许相对湿度 10％RH~90％RH﹙40％﹚
工作中允许大气压力 80kpa~100kpa
产品规格
尺 寸 12.8mm×100mm×115mm
重 量 约100g
ENEXB－CM41V1 CQST认证参数（常用）
ENENA－CM411V1 CQST认证参数（常用）
端口特性 1、2端子间， 1、3端子间
UM 250VAC／DC 250VAC／DC
UO 13.7V 21V
IO 3mA 125mA
PO 10.3mW 657mW
气体组别 ⅡC ⅡB ⅡA ⅡC ⅡB ⅡA
CO 0.553uF 3.50uF 12.6uF 0.13uF 0.89uF 3.34uF
LO 1000mH 1000mH 1000mH 1.59mH 4.77mH 12.72mH
功 耗
24V供电，单路输出 0.4W
24V供电，两路输出 0.6W
ENEXA－CM4D11：
2路1V~5V输入，2路4mA~20mA输出
主要特性
双通道
三端隔离
响应时间：0.2ms
防爆等级：[Exia] ⅡC
输入信号：1V~5V
输出信号：4mA~20mA（其它输出信号类型请订货时说明）
功 能
将危险区的电压信号，经隔离转换为4mA~20mA电流信号或回路供电输出4mA~20mA电流信号到安全区。
输入端、输出端及电源端三端隔离。本产品具有响应快、功耗低、温度特性好等优点。
应 用
可连接的设备：电桥、电势等隔离的电压信号输出设备；
可连接设备的场合：0区、1区、2区；ⅡA、ⅡB、ⅡC；T4~T6危险区。
面板说明
PWR：电源指示灯（绿色），工作时常亮。
通 道 数 二入二出
供电电源 18VDC~32VDC
输 入
信号类型 1V~5V
输入阻抗 ≥1MΩ
输 出
信号类型 4mA~20mA
输出纹波 ＜1mV
负载能力 ≤300Ω（若需更大负载能力请定制）
配 电
配电输出电压 开路电压≤18V，满载20mA输出时电压≥14.5V
传输特性
隔离传输准确度 ±0.1％F·S﹙25℃±2℃﹚
温度漂移 ＜30ppm／℃
响应时间 ≤0.2ms
频率响应 300Hz
电磁兼容 EMC符合IEC61000－4
电气隔离特性
介电强度 ≥2500VAC﹙输入／输出电源之间，漏电流1mA，测试时间1min﹚
绝缘电阻 &nbs, p; ≥100MΩ﹙输入／输出／电源之间﹚
环境条件
工作中环境温度 －20℃~＋60℃
工作中允许相对湿度 10％RH~90％RH﹙40％﹚
工作中允许大气压力 80kpa~100kpa
产品规格
尺 寸 17.8mm×100mm×115mm
重 量 约120g
ENEXB－CM4D11V1 CQST认证参数（常用）
端口特性 1、2端子间，4、5端子间 1、3端子间，4、6端子间
UM 250VAC／DC 250VAC／DC
UO 13.7V 21V
IO 3mA 125mA
PO 10.3mW 657mW
气体组别 ⅡC ⅡB ⅡA ⅡC ⅡB ⅡA
CO 0.553uF 3.5uF 12.6uF 0.13uF 0.89uF 3.34uF
LO 1000mH 1000mH 1000mH 1.59mH 4.77mH 12.72mH
功 耗
24V供电，两路输出 1.6W
ENEXA－C41T1
1V~5V输入，1路4mA~20mA输出、1路RS485输出
主要特性
单通道
三端隔离
输入故障检测功能
防爆等级：[Exia] ⅡC
输入信号：1V~5V
输出信号：4mA~20mA（其它输出信号类型请订货时说明）RS485
功 能
将危险区的电压信号，经隔离转换为4mA~20mA电流信号输出到安全区。
可通过RS485通讯接口与安全设备联网。
输入端、输出端及电源端三端隔离。具有在线故障自诊断等功能，时智能化的安全栅产品。
可选配本公司专用的手持式编程修改参数或校准（详见≤编程器使用说明≥）。
应 用
可连接的设备：电桥、电势等隔离的电压信号输出设备；
可连接设备的场合：0区、1区、2区；ⅡA、ⅡB、ⅡC；T4~T6危险区。
面板说明
PWR：电源指示灯（绿色），工作时常亮。
ALM：输入信号状态指示灯（红色）。信号断路或短路时闪烁；超量程时常亮。
通道数 一入一出一通讯
供电电源 18VDC~32VDC
输 入
信号类型 1V~5V
输入阻抗 ≥1MΩ
输 出
输出Ⅰ 4mA~20mA
负载能力 ≤300Ω（若需更大负载能力请定制）
输出Ⅱ RS485
输入故障时输出状态 用户可在0mA~22mA范围内设置输出值（见注1）
配 电
配电输出电压 开路电压≤18V，满载20mA输出时电压≥14.5V
传输特性
隔离传输准确度 ±0.1％F·S﹙25℃±2℃﹚
温度漂移 ＜30ppm／℃
响应时间 0.5s
通讯输出协议 MODBUS-RTU
通讯距离 节点数≤225（不加中继时），距离≤1000m
通讯波特率 2400bps、4800bps、9600bps可选
电磁兼容 EMC符合IEC61000－4
电气隔离特性
介电强度 ≥2500VAC﹙输入／输出电源之间，漏电流1mA，测试时间1min﹚
绝缘电阻 ≥100MΩ﹙输入／输出／电源之间﹚
环境条件
工作中环境温度 －20℃~＋60℃
工作中允许相对湿度 10％RH~90％RH﹙40％﹚
工作中允许大气压力 80kpa~106kpa
产品规格
尺 寸 12.8mm×100mm×115mm
重 量 约110g
ENEXA－C41T1V1 CQST认证参数（常用）
端口特性 1、2端子间 1、3端子间
UM 250VAC／DC 250VAC／DC
UO 13.7V 21V
IO 3mA 125mA
PO 10.3mW 657mW
气体组别 ⅡC ⅡB ⅡA ⅡC ⅡB ⅡA
CO 0.553uF 3.5uF 12.6uF 0.13uF 0.89uF 3.34uF
LO 1000mH 1000mH 1000mH 1.59mH 4.77mH 12.72mH
功 耗
24V供电 单路输出 0.8W
注Ⅰ：
输入故障时输出状态；输入断路、短路时，默认输出为0mA，ALM闪烁；输入时，默认输出为22mA，ALM灯常亮；用户也可在0mA~22mA范围内自行设置特定值作为报警值。
ENEXA－C41A2
1V~5V输入，1路4mA~20mA输出、2路继电器输出
主要特性
单通道
三端隔离
2路继电器输出
输入故障检测功能
防爆等级：[Exia] ⅡC
输入信号：1V~5V
输出信号：4mA~20mA（其它输出信号类型请订货时说明）
2路继电器触点
功 能
将危险区的电压信号，经隔离转换为4mA~20mA电流信号输出到安全区。
输入端、输出端及电源端三端隔离。具有在线故障自诊断等功能，时智能化的安全栅产品。
可选配本公司专用的手持式编程器设置上、下限报警值及报警方式（详见≤编程器使用说明≥）。
应 用
可连接的设备：电桥、电势等隔离的电压信号输出设备；
可连接设备的场合：0区、1区、2区；ⅡA、ⅡB、ⅡC；T4~T6危险区。
面板说明
PWR：电源指示灯（绿色），工作时常亮。
ALM：输入信号状态指示灯（红色）。信号断路或短路时闪烁；超量程时常亮。
通 道 数 一入一出二报警
供电电源 18VDC~32VDC
输 入
信号类型 1V~5V
输入阻抗 ≥1MΩ
输 出
输出Ⅰ 4mA~20mA
负载能力 ≤300Ω（若需更大负载能力请定制）
输入故障时输出状态 用户可在0mA~22mA范围内设置输出值（见注1）
输出Ⅱ、Ⅲ 继电器触点
继电器触点容量（阻性负载） 125VAC、0.5； 24VDC、1A
继电器动作时间 ＜20ms
配 电
配电输出电压 开路电压≤18V，满载20mA输出时电压≥14.5V
传输特性
隔离传输准确度 ±0.1％F·S﹙25℃±2℃﹚
温度漂移 ＜30ppm／℃
响应时间 0.5s
电磁兼容 EMC符合IEC61000－4
电气隔离特性
介电强度 ≥2500VAC﹙输入／输出电源之间，漏电流1mA，测试时间1min﹚
绝缘电阻 ≥100MΩ﹙输入／输出／电源之间﹚
环境条件
工作中环境温度 －20℃~＋60℃
工作中允许相对湿度 10％RH~90％RH﹙40％﹚
工作中允许大气压力 80kpa~106kpa
产品规格
尺 寸 17.8mm×100mm×115mm
重 量 约140g
ENEXA－C41A2V1 CQST认证参数（常用）
端口特性 1、2端子间 1、3端子间
Um 250VAC／DC 250VAC／DC
UO 13.7V 21V
IO 3mA 125mA
PO 10.3mW 657mW
气体组别 ⅡC ⅡB ⅡA ⅡC ⅡB ⅡA
CO 0.553uF 3.5uF 12.6uF 0.13uF 0.89uF 3.34uF
LO 1000mH 1000mH 1000mH 1.59mH 4.77mH 12.72mH
功 耗
24V供电 单路输出 1.2W
注Ⅰ：
输入故障时输出状态：输入断路、短路时，默认输出为0mA，ALM灯闪烁；输入时，默认输出为22mA，ALM灯常亮；用户也可在0mA~22mA范围内自行设置特定值作为报警值。
六、电压信号输出
ENEXB－CM41
4mA~20mA输出，1路1V~5V输出
主要特性
单通道
三端隔离
响应时间：0.2ms
防爆等级：[Exia] ⅡC
输入信号：4mA~20mA（其它输出信号类型请订货时说明）
输出信号：1V~5V
功 能
将来自安全区的电压信号，经隔离转换为4mA~20mA电流信号输出到危险区。
可控制危险区的如执行器（电/气转换器、阀门定位器）等仪表。
输入端、输出端及电源端三端隔离。本产品具有响应快、功耗低、温度特性好等优点。
应 用
可连接的现场设备：电/气转换器、电气阀门定位器；
可连接设备的场合：0区、1区、2区；ⅡA、ⅡB、ⅡC；T4~T6危险区。
面板说明
PWR：电源指示灯（绿色），工作时常亮。
通道数 一入一出
供电电源 18VDC~32VDC
输入
信号类型 4mA~20mA
输出
信号类型 1V~5V
输出纹波 ＜1mV
负载能力 ≥1MΩ
传输特性
隔离传输准确度 ±0.1％F·S﹙25℃±2℃﹚
温度漂移 ＜30ppm／℃
响应时间 ≤0.2ms
稳定时间 ≤2ms
频率响应 ＜300Hz
电磁兼容 EMC符合IEC61000－4
电气隔离特性
介电强度 ≥2500VAC﹙输入/输出/电源之间，漏电流1mA，测试时间1min﹚
绝缘电阻 ≥100MΩ﹙输入/输出/电源之间﹚
环境条件
工作中环境温度 －20℃~＋60℃
工作中允许相对湿度 10％RH~90％RH﹙40℃﹚
工作中允许大气压力 80kpa~106kpa
产品规格
尺 寸 12.8mm×100mm×115mm
重 量 约90g
ENEXA－CM41V1 CQST认证参数（常用）
端口特性 1、2端子间
Um 250VAC／DC
UO 25.2V
IO 85mA
PO 536mW
气体组别 ⅡC ⅡB ⅡA
CO 0.074uF 0.57uF 2.03uF
LO 3.4mH 10.2mH 27.2mH
功 耗
24V供电 单路输出 0.6W
ENEXB-CM4D11
2路4mA~20mA输入，2路1V~5V输出
主要特性
双通道
三端隔离
响应时间：0.2ms
防爆等级：[Exia] ⅡC
输入信号：4mA~20mA（其它输出信号类型请订货时说明）
输出信号：1V~5V
功 能
将来自安全区的电压信号，经隔离转换后4mA~20mA电流信号输出到危险区。
可控制危险区的如执行器（电/气转换器、阀门定位器）之类的仪表。
输入端、输出端及电源端三端隔离，本产品具有响应快、功耗低、温度特性好等优点。
应 用
可连接的现场设备：电/气转换器、电气阀门定位器；
可连接设备的场合：0区、1区、2区；ⅡA、ⅡB、ⅡC；T4~T6危险区。
面板说明
PWR：电源指示灯（绿色），工作时常亮。
通 道 数 二入二出
供电电源 18VDC~32VDC
输 入
信号类型 4mA~20mA
输 出
信号类型 1V~5V
输出波纹 ＜1mV
负载能力 ≥1MΩ
传输特性
隔离传输准确度 ±0.1％F·S（25℃±2℃）
温度漂移 ＜30ppm／℃
响应时间 ≤0.2ms
稳定时间 ≤2ms
频率响应 300Hz
电磁兼容 EMC符合IEC61000－4
电气隔离特性
介电强度 ≥2500VAC（输入／输出／电源之间，漏电流1mA，测试时间1min）
绝缘电阻 ≥100MΩ（输入／输出／电源之间）
环境条件
工作中环境温度 －20℃~＋60℃
工作中允许相对湿度 10％RH~90％RH（40℃）
工作中允许大气压力 80kpa~106kpa
产品规格
尺 寸 17.8mm×100mm×115mm
重 量 约120g
ENEXB-CM4D11V1 CQST认证参数（常用）
端口特性 1、2端子间，4、5端子间
Um 250VAC／DC
Uo 25.2V
Io 85mA
Po 536mW
气体组别 ⅡC ⅡB ⅡA
Co 0.074uF 0.57uF 2.03uF
Lo 3.4mH 10.2mH 27.2mH
功 耗
24V供电，两路输出 0.6W
七、开关量输入
ENEXA-C511： 干接点信号输入，1路继电器输出
ENEXA-C5111：干接点信号输入，2路继电器输出
主要特性
单通道
三端隔离
输入故障检测功能
输入输出反向设置功能
防爆等级：[Exia] ⅡC
输入信号：干接点
输出信号：继电器触点
功 能
将危险区的干接点信号，经隔离转换输出到安全区，输出方式为继电器触点输出，同时可进行反相选择。
输入端、输出端及电源端三端隔离，具有线路故障检测功能。
可选配本公司专用的手持式编程器修改参数或校准（详见《编程器使用说明》）。
应 用
可连接的设备：行程开关、限位开关、压力开关、液位开关等；
可连接设备的场合：0区、1区、2区；ⅡA、ⅡB、ⅡC；T4~T6危险区。
面板说明
PWR：电源指示灯（绿色），工作时常亮。
CH：信号状态指示灯（红黄双色）。输入信号断路或短路时显示为红色（内含LFD线路故障检测功能有效）；输出回路闭合时显示为黄色。
通 道 数 ENEXA-C511：一入一出
ENEXA-C5111：一入二出
供电电源 18VDC~32VDC
输 入
信号类型 干接点
线路故障检测（输入开路）输入电流＜50Ua,判定输入断线
输入电流＞6mA，判定输入短路
输 出
信号类型 继电器触点
继电器触点容量（阻性负载）125V AC、0.5A；24V DC、1A
继电器动作时间 ＜20ms
传输特性
开关特性 大于10万次
开关频率 ＜10Hz
电磁兼容 EMC符合IEC61000－4
电气隔离特性
介电强度 ≥2500VAC（输入／输出／电源之间，漏电流1mA，测试时间1min）
绝缘电阻 ≥100MΩ（输入／输出／电源之间）
环境条件
工作中环境温度 －20℃~＋60℃
工作中允许相对湿度 10％RH~90％RH（40℃）
工作中允许大气压力 80kpa~106kpa
产品规格
尺 寸 12.8mm×100mm×115mm
重 量 约120g
ENEXA-C511 CQST认证参数（缺省为V2）
ENEXA-C5111 CQST认证参数（缺省为V2）
端口特性 1、2端子间，1、3端子间
Um 250V AC／DC
Uo 12.6V
Io 20mA
Po 63mW
气体组别 ⅡC ⅡB ⅡA
Co 0.8uF 5.18uF 18.9uF
Lo 62mH 186mH 496mH
ENEXA-C511V1 CQST认证参数（常用）
ENEXA-C5111V1 CQST认证参数（常用）
端口特性 1、2端子间，1、3端子间
Um 250V AC／DC
Uo 10.5V
Io 13mA
Po 34mW
气体组别 ⅡC ⅡB ⅡA
Co 1.6uF 5.18uF 18.9uF
Lo 147mH 441mH 1000mH
功 耗
24V供电，单路继电器输出 0.7W
24V供电，两路继电器输出 1.0W
ENEXA-C512： 干接点信号输入，1路集电极开路输出
ENEXA-C5122：干接点信号输入，2路集电极开路输出
主要特性
单通道
三端隔离
输入故障检测功能
输入输出反向设置功能
防爆等级：[Exia] ⅡC
输入信号：干接点
输出信号：集电极开路
功 能
安全区，输出方式为集电极开路输出，同时可进行反相选择。
输入端、输出端及电源端三方隔离，具有线路故障检测功能。
应 用
可连接的设备：行程开关、限位开关、压力开关、液位开关等；
可连接设备的场合：0区、1区、2区；ⅡA、ⅡB、ⅡC；T4~T6危险区。
面板说明
PWR：电源指示灯（绿色），工作时常亮。
CH：信号状态指示灯（红黄双色）。输入信号断路或短路时显示为红色（内含LFD线路故障检测功能有效）；输出回路闭合时显示为黄色。
通 道 数 ENEXA-C512：一入一出
ENEXA-C5122：一入二出
供电电源 18VDC~32VDC
输 入
信号类型 干接点
线路故障检测（输入开路）输入电流＜50uA，判定输入断线
输入电流＞6mA，判定输入短路
输 出
信号类型 集电极开路
电流输出 ≤40mA
外部最大输入电压 40V DC
短路电流 ＜100mA
传输特性
开关频率 ≤5kHz
电磁兼容 EMC符合IEC61000－4
电气隔离特性
介电强度 ≥2500VAC（输入／输出／电源之间，漏电流1mA，测试时间1min）
绝缘电阻 ≥100MΩ（输入／输出／电源之间）
环境条件
工作中环境温度 －20℃~＋60℃
工作中允许相对湿度 10％RH~90％RH（40℃）
工作中允许大气压力 80kpa~106kpa
产品规格
尺 寸 12.8mm×100mm×115mm
重 量 约110g
ENEXA-C512 CQST认证参数（缺省为V2）
ENEXA-C5122 CQST认证参数（缺省为V2）
端口特性 1、2端子间，1、3端子间
Um 250V AC／DC
Uo 12.6V
Io 20mA
Po 63mW
气体组别 ⅡC ⅡB ⅡA
Co 0.8uF 5.18uF 18.9uF
Lo 62mH 186mH 496mH
ENEXA-C512V1 CQST认证参数（常用）
ENEXA-C5122V1 CQST认证参数（常用）
端口特性 1、2端子间，1、3端子间
Um 250V AC／DC
Uo 10.5V
Io 13mA
Po 34mW
气体组别 ⅡC ⅡB ⅡA
Co 1.6uF 11.7uF 52.5uF
Lo 147mH 441mH 1000mH
功 耗
24V供电，单路继电器输出 0.7W
24V供电，两路继电器输出 1.0W
ENEXA-C5D111
2路干接点信号输入，2路继电器输出
主要特性
双通道
三端隔离
输入故障检测功能
输入输出反向设置功能
防爆等级：[Exia] ⅡC
输入信号：干接点
输出信号：2路继电器触点
功 能
将危险区的干接点信号，经隔离转换输出到安全区，输出方式为两路继电器输出，同时可进行反相选择。
输入端、输出端及电源端三方隔离，具有线路故障检测功能。
应 用
可连接的设备：行程开关、限位开关、压力开关、液位开关等；
可连接设备的场合：0区、1区、2区；ⅡA、ⅡB、ⅡC；T4~T6危险区。
面板说明
CH1、CH2：信号状态指示灯（红黄双色）。输入信号断路或短路时，相应通道的指示灯显示为红色（内含LFD线路故障检测功能有效）；输出回路闭合时，相应通道的指示灯显示为黄色。
通 道 数 二入二出
供电电源 18VDC~32VDC
输 入
信号类型 干接点
线路故障检测（输入开路）输入电流＜50uA，判定输入断线
输入电流＞6mA，判定输入短路
输 出
信号类型 继电器触点
继电器触点容量（阻性负载）125V AC、0.5A；24V DC、1A
继电器动作时间 ＜20ms
传输特性
开关寿命 大于10万次
开关频率 ≤10Hz
电磁兼容 EMC符合IEC61000－4
电气隔离特性
介电强度 ≥2500VAC（输入／输出／电源之间，漏电流1mA，测试时间1min）
绝缘电阻 ≥100MΩ（输入／输出／电源之间）
环境条件
工作中环境温度 －20℃~＋60℃
工作中允许相对湿度 10％RH~90％RH（40℃）
工作中允许大气压力 80kpa~106kpa
产品规格
尺 寸 17.8mm×100mm×115mm
重 量 约140g
ENEXA-C5D111 CQST认证参数（缺省为V2）
端口特性 1、2端子间，1、3端子间；4、5端子间、4、6端子间
Um 250V AC／DC
Uo 12.6V
Io 20mA
Po 63mW
气体组别 ⅡC ⅡB ⅡA
Co 0.8uF 5.18uF 18.9uF
Lo 62mH 186mH 496mH
ENEXA-C5D111V1 CQST认证参数（常用）
端口特性 1、2端子间，1、3端子间；4、5端子间，4、6端子间
Um 250V AC／DC
Uo 10.5V
Io 13mA
Po 34mW
气体组别 ⅡC ⅡB ⅡA
Co 1.6uF 11.7uF 52.5uF
Lo 147mH 441mH 1000mH
功 耗
24V供电，两路继电器输出 1.0W
ENEXA-C5D122
2路干接点信号输入，2路集电极开路输出
主要特性
双通道
三端隔离
输入故障检测功能
输入输出反向设置功能
防爆等级：[Exia] ⅡC
输入信号：干接点
输出信号：2路集电极开路
功 能
将危险区的干接点信号，经隔离转换输出到安全区，输出方式为集电极开路输出，同时可进行反相选择。
输入端、输出端及电源端三方隔离，具有线路故障检测功能。
应 用
可连接的设备：行程开关、限位开关、压力开关、液位开关等；
可连接设备的场合：0区、1区、2区；ⅡA、ⅡB、ⅡC；T4~T6危险区。
面板说明
CH1、CH2：信号状态指示灯（红黄双色）。输入信号断路或短路时，相应通道的指示灯显示为红色（内含LFD线路故障检测功能有效）；输出回路闭合时，相应通道的指示灯显示为黄色。
通 道 数 二入二出
供电电源 18VDC~32VDC
输 入
信号类型 干接点
线路故障检测（输入开路）输入电流＜50uA，判定输入断线
输入电流＞6mA，判定输入短路
输 出
信号类型 集电极开路
电流输出 ≤40mA
外部最大输入电压 40V DC
短路电流 ＜100mA
传输特性
开关频率 ≤5kHz
电磁兼容 EMC符合IEC61000－4
电气隔离特性
介电强度 ≥2500VAC（输入／输出／电源之间，漏电流1mA，测试时间1min）
绝缘电阻 ≥100MΩ（输入／输出／电源之间）
环境条件
工作中环境温度 －20℃~＋60℃
工作中允许相对湿度 10％RH~90％RH（40℃）
工作中允许大气压力 80kpa~106kpa
产品规格
尺 寸 17.8mm×100mm×115mm
重 量 约130g
ENEXA-C5D122 CQST认证参数（缺省为V2）
端口特性 1、2端子间，1、3端子间；4、5端子间、4、6端子间
Um 250V AC／DC
Uo 12.6V
Io 20mA
Po 63mW
气体组别 ⅡC ⅡB ⅡA
Co 0.8uF 5.18uF 18.9uF
Lo 62mH 186mH 496mH
ENEXA-C5D122V1 CQST认证参数（常用）
端口特性 1、2端子间，1、3端子间；4、5端子间，4、6端子间
Um 250V AC／DC
Uo 10.5V
Io 13mA
Po 34mW
气体组别 ⅡC ⅡB ⅡA
Co 1.6uF 11.7uF 52.5uF
Lo 147mH 441mH 1000mH
功 耗
24V供电，两路输出 1.0W
ENEXA-C521： 接近开关输入，1路继电器输出
ENEXA-C5211：接近开关输入，2路继电器输出
主要特性
单通道
三端隔离
输入故障检测功能
输入输出反向设置功能
防爆等级：[Exia] ⅡC
输入信号：NAMUR接近开关
输出信号：继电器触点
功 能
将危险区的NAMUR接近开关信号，经隔离转换输出到安全区，输出方式为继电器无源触点输出，同时可进行反相选择。
输入端、输出端及电源端三方隔离，具有线路故障检测功能。
应 用
可连接的设备：符合DIN19234的NAMUR接近开关；
可连接设备的场合：0区、1区、2区；ⅡA、ⅡB、ⅡC；T4~T6危险区。
面板说明
PWR：电源指示灯（绿色），工作时常亮。
CH：输入信号状态指示灯（红黄双色）。信号断路或短路时显示为红色；输出回路闭合时显示为黄色。
通 道 数 ENEXA-C521：一入一出
ENEXA-C5211：一入二出
供电电源 18VDC~32VDC
输 入
信号类型 NAMUR接近开关
有源信号触发点 输入信号＞2.1mA时，表示为“开”（ON）
输入信号＜1.2mA时，表示为“关”（OFF）
短路电流 约8mA
开路电压 8V
线路故障检测（输入开路）输入电流＜50uA，判定为输入断路
输入电流＞6mA，判定输入短路
输 出
信号类型 继电器触点
继电器触点容量（阻性负载）125V AC、0.5A；24V DC、1A
继电器动作时间 ＜20ms
传输特性
开关特性 大于10万次
开关频率 ＜10Hz
电磁兼容 EMC符合IEC61000－4
电气隔离特性
介电强度 ≥2500VAC（输入／输出／电源之间，漏电流1mA，测试时间1min）
绝缘电阻 ≥100MΩ（输入／输出／电源之间）
环境条件
工作中环境温度 －20℃~＋60℃
工作中允许相对湿度 10％RH~90％RH（40℃）
工作中允许大气压力 80kpa~106kpa
产品规格
尺 寸 12.8mm×100mm×115mm
重 量 约110g
ENEXA-C521 CQST认证参数（缺省为V2）
ENEXA-C5211 CQST认证参数（缺省为V2）
端口特性 1、2端子间
Um 250V AC／DC
Uo 12.6V
Io 20mA
Po 63mW
气体组别 ⅡC ⅡB ⅡA
Co 0.8uF 5.18uF 18.9uF
Lo 62mH 186mH 496mH
ENEXA-C521V1 CQST认证参数（常用）
ENEXA-C5211V1 CQST认证参数（常用）
端口特性 1、2端子间
Um 250V AC／DC
Uo 10.5V
Io 13mA
Po 34mW
气体组别 ⅡC ⅡB ⅡA
Co 1.6uF 11.7uF 52.5uF
Lo 147mH 441mH 1000mH
功 耗
24V供电，单路输出 0.7W
24V供电，两路输出 1.0W
ENEXA-C522： 接近开关输入，1路集电极开路输出
ENEXA-C5222：接近开关输入，2路集电极开路输出
主要特性
单通道
三端隔离
输入故障检测功能
输入输出反向设置功能
防爆等级：[Exia] ⅡC
输入信号：NAMUR接近开关
输出信号：集电极开路
功 能
将危险区的NAMUR接近开关信号，经隔离转换输出到安全区，输出方式为集电极开路输出，同时可进行反相选择。
输入端、输出端及电源端三方隔离，具有线路故障检测功能。
应 用
可连接的设备：符合DIN19234的NAMUR接近开关；
可连接设备的场合：0区、1区、2区；ⅡA、ⅡB、ⅡC；T4~T6危险区。
面板说明
PWR：电源指示灯（绿色），工作时常亮。
CH：信号状态指示灯（红黄双色）。信号断路或短路时显示为红色；输出回路闭合时显示为黄色。
通 道 数 ENEXA-C522：一入一出
ENEXA-C5222：一入二出
供电电源 18VDC~32VDC
输 入
信号类型 NAMUR接近开关
有源信号触发点 输入信号＞2.1mA时，表示为“开”（ON）
输入信号＜1.2mA时，表示为“关”（OFF）
短路电流 约8mA
开路电压 8V
线路故障检测（输入开路）输入电流＜50uA，判定为输入断路
输入电流＞6mA，判定输入短路
输 出
信号类型 集电极开路
电流输出 ≤40mA
外部最大输入电压 40V DC
最大短路电流 ＜100mA
传输特性
开关频率 ＜5kHz
电磁兼容 EMC符合IEC61000－4
电气隔离特性
介电强度 ≥2500VAC（输入／输出／电源之间，漏电流1mA，测试时间1min）
绝缘电阻 ≥100MΩ（输入／输出／电源之间）
环境条件
工作中环境温度 －20℃~＋60℃
工作中允许相对湿度 10％RH~90％RH（40℃）
工作中允许大气压力 80kpa~106kpa
产品规格
尺 寸 12.8mm×100mm×115mm
重 量 约110g
ENEXA-C522 CQST认证参数（缺省为V2）
ENEXA-C5222 CQST认证参数（缺省为V2）
端口特性 1、2端子间
Um 250V AC／DC
Uo 12.6V
Io 20mA
Po 63mW
气体组别 ⅡC ⅡB ⅡA
Co 0.8uF 5.18uF 18.9uF
Lo 62mH 186mH 496mH
ENEXA-C522V1 CQST认证参数（常用）
ENEXA-C5222V1 CQST认证参数（常用）
端口特性 1、2端子间
Um 250V AC／DC
Uo 10.5V
Io 13mA
Po 34mW
气体组别 ⅡC ⅡB ⅡA
Co 1.6uF 11.7uF 52.5uF
Lo 147mH 441mH 1000mH
功 耗
24V供电，单路输出 0.7W
24V供电，两路输出 1.0W
ENEXA-C5D211
2路接近开关输入，2路继电器输出
主要特性
双通道
三端隔离
输入故障检测功能
输入输出反向设置功能
防爆等级：[Exia] ⅡC
输入信号：NAMUR接近开关
输出信号：2路继电器触点
功 能
将危险区的NAMUR接近开关信号，经隔离转换输出到安全区，输出方式为两路继电器输出，同时可进行反相选择。
输入端、输出端及电源端三方隔离，具有开关断线检测功能。
应 用
可连接的设备：符合DIN19234的NAMUR接近开关；
可连接设备的场合：0区、1区、2区；ⅡA、ⅡB、ⅡC；T4~T6危险区。
面板说明
CH1、CH2：输入信号状态指示灯（红黄双色）。信号断路或短路时，相应通道的指示灯显示为红色；输出回路闭合时，相应通道的指示灯显示为黄色。
通 道 数 二入二出
供电电源 18VDC~32VDC
输 入
信号类型 NAMUR接近开关
有源信号触发点 输入信号＞2.1mA时，表示为“开”（ON）
输入信号＜1.2mA时，表示为“关”（OFF）
短路电流 约8mA
开路电压 8V
线路故障检测（输入开路）输入电流＜50uA，判定输入断线
输入电流＞6mA，判定输入短路
输 出
信号类型 继电器触点
继电器触点容量（阻性负载）125V AC、0.5A；24 V DC、1A
继电器动作时间 ＜20ms
传输特性
开关寿命 大于10万次
开关频率 ≤10Hz
电磁兼容 EMC符合IEC61000－4
电气隔离特性
介电强度 ≥2500VAC（输入／输出／电源之间，漏电流1mA，测试时间1min）
绝缘电阻 ≥100MΩ（输入／输出／电源之间）
环境条件
工作中环境温度 －20℃~＋60℃
工作中允许相对湿度 10％RH~90％RH（40℃）
工作中允许大气压力 80kpa~106kpa
产品规格
尺 寸 17.8mm×100mm×115mm
重 量 约140g
ENEXA-C5D211 CQST认证参数（缺省为V2）
端口特性 1、2端子间；4、5端子间
Um 250V AC／DC
Uo 12.6V
Io 20mA
Po 63mW
气体组别 ⅡC ⅡB ⅡA
Co 0.8uF 5.18uF 18.9uF
Lo 62mH 186mH 496mH
ENEXA-C5D211V1 CQST认证参数（常用）
端口特性 1、2端子间；4、5端子间
Um 250V AC／DC
Uo 10.5V
Io 13mA
Po 34mW
气体组别 ⅡC ⅡB ⅡA
Co 1.6uF 11.7uF 52.5uF
Lo 147mH 441mH 1000mH
功 耗
24V供电，两路继电器输出 1.0W
ENEXA-C5D222
2路接近开关输入，2路集电极开路输出
主要特性
双通道
三端隔离
输入故障检测功能
输入输出反向设置功能
防爆等级：[Exia] ⅡC
输入信号：NAMUR接近开关
输出信号：集电极开路
功 能
将危险区的NAMUR接近开关信号，经隔离转换输出到安全区，输出方式为集电极开路输出，同时可进行反相选择。
输入端、输出端及电源端三方隔离，具有线路故障检测功能。
应 用
可连接的设备：符合DIN19234的NAMUR接近开关；
可连接设备的场合：0区、1区、2区；ⅡA、ⅡB、ⅡC；T4~T6危险区。
面板说明
CH1、CH2：信号状态指示灯（红黄双色）。输入信号断路或短路时，相应通道的指示灯显示为红色；输出回路闭合时，相应通道的指示灯显示为黄色。
通 道 数 二入二出
供电电源 18VDC~32VDC
输 入
信号类型 NAMUR接近开关
有源信号触发点 输入信号＞2.1mA时，表示为“开”（ON）
输入信号＜1.2mA时，表示为“关”（OFF）
短路电流 约8mA
开路电压 8V
线路故障检测（输入开路）输入电流＜50uA，判定输入断线
输入电流＞6mA，判定输入短路
输 出
信号类型 集电极开路
电流输出 ≤40mA
外部最大输入电压 40V DC
短路电流 ＜100mA
传输特性
开关频率 ≤5kHz
电磁兼容 EMC符合IEC61000－4
电气隔离特性
介电强度 ≥2500VAC（输入／输出／电源之间，漏电流1mA，测试时间1min）
绝缘电阻 ≥100MΩ（输入／输出／电源之间）
环境条件
工作中环境温度 －20℃~＋60℃
工作中允许相对湿度 10％RH~90％RH（40℃）
工作中允许大气压力 80kpa~106kpa
产品规格
尺 寸 17.8mm×100mm×115mm
重 量 约130g
ENEXA-C5D222 CQST认证参数（缺省为V2）
端口特性 1、2端子间；4、5端子间
Um 250V AC／DC
Uo 12.6V
Io 20mA
Po 63mW
气体组别 ⅡC ⅡB ⅡA
Co 0.8uF 5.18uF 18.9uF
Lo 62mH 186mH 496mH
ENEXA-C5D222V1 CQST认证参数（常用）
端口特性 1、2端子间；4、5端子间
Um 250V AC／DC
Uo 10.5V
Io 13mA
Po 34mW
气体组别 ⅡC ⅡB ⅡA
Co 1.6uF 11.7uF 52.5uF
Lo 147mH 441mH 1000mH
功 耗
24V供电，两路输出 1.0W
八、开关量输出
ENEXB-C511
干接点、集电极开路信号或逻辑电平输入，1路35mA电流输出
主要特性
单通道
三端隔离
防爆等级：[Exia] ⅡC
输入信号：干接点
集电极开路信号
逻辑电平
输出信号：35mA电流
功 能
通过干接点、集电极开路信号或逻辑电平信号控制输出，驱动危险区的本安小功率设备。
如电磁阀、声光报警器等本安设备。
输入端、输出端及电源端三方隔离。
面板说明
PWR：电源指示灯（绿色），工作时常亮。
CH:输出信号状态指示灯（红色）。输出信号时亮。
通 道 数 一入一出
供电电源 18VDC~32VDC
输 入
信号类型 干接点、集电极开路信号或逻辑电平
逻辑电平：5V~30V时，表示“开”，向现场设备供电
逻辑电平：0V~1V时，表示“关”，停止向现场设备供电
输 出
信号类型 数字量输出驱动电磁阀或报警器
最大输出电压 22V
最小输出电压 12V
电流限制 35mA
电磁兼容 EMC符合IEC61000－4
电气隔离特性
介电强度 ≥2500VAC（输入／输出／电源之间，漏电流1mA，测试时间1min）
绝缘电阻 ≥100MΩ（输入／输出／电源之间）
环境条件
工作中环境温度 －20℃~＋60℃
工作中允许相对湿度 10％RH~90％RH（40℃）
工作中允许大气压力 80kpa~106kpa
产品规格
尺 寸 12.8mm×100mm×115mm
重 量 约100g
ENEXB-C511V1 CQST认证参数（常用）
端口特性 1、2端子间
Um 250V AC／DC
Uo 25.2V
Io 85mA
Po 536mW
ⅡC ⅡB ⅡA
Co 0.074uF 0.57uF 2.03uF
Lo 3.4mH 10.2mH 27.2mH
功 耗
24V供电，单路输出 1.0W
ENEXB-C511L
湿接点信号输入，1路35mA电流输出
主要特性
单通道
输入与输出相互隔离
防爆等级：[Exia] ⅡC
输入信号：湿接点
输出信号：35mA电流
功 能
通过湿接点控制安全区的电源，驱动危险区的本安小功率设备。如电磁阀、声光报警器等本安设备。
输入端与输出端相互隔离。
面板说明
CH:输出信号状态指示灯（绿色）。输出信号时亮。
通 道 数 一入一出
供电电源 18VDC~32VDC
输 入
信号类型 湿接点
输 出
信号类型 数字量输出驱动电磁阀或报警器
最大输出电压 22V
最小输出电压 12V
电流限制 35mA
电磁兼容 EMC符合IEC61000－4
电气隔离特性
介电强度 ≥2500VAC（输入／输出之间，漏电流1mA，测试时间1min）
绝缘电阻 ≥100MΩ（输入／输出之间）
环境条件
工作中环境温度 －20℃~＋60℃
工作中允许相对湿度 10％RH~90％RH（40℃）
工作中允许大气压力 80kpa~106kpa
产品规格
尺 寸 12.8mm×100mm×115mm
重 量 约100g
ENEXB-C511LV1 CQST认证参数（常用）
端口特性 1、2端子间
Um 250V AC／DC
Uo 25.2V
Io 85mA
Po 536mW
ⅡC ⅡB ⅡA
Co 0.074uF 0.57uF 2.03uF
Lo 3.4mH 10.2mH 27.2mH
ENEXB-C512
干接点、集电极开路信号或逻辑电平输入，1路45mA电流输出
主要特性
单通道
三端隔离
防爆等级：[Exia] ⅡC
输入信号：干接点
集电极开路信号
逻辑电平
输出信号：45mA电流
功 能
通过干接点、集电极开路信号或逻辑电平信号控制输出，驱动危险区的本安小功率设备。
如电磁阀、声光报警器等本安设备。
输入端、输出端及电源端三方隔离。
面板说明
PWR：电源指示灯（绿色），工作时常亮。
CH:输出信号状态指示灯（红色）。输出信号时亮。
通 道 数 一入一出
供电电源 18VDC~32VDC
输 入
信号类型 干接点、集电极开路信号或逻辑电平
逻辑电平：5V~30V时，表示“开”，向现场设备供电
逻辑电平：0V~1V时，表示“关”，停止向现场设备供电
输 出
信号类型 数字量输出驱动电磁阀或报警器
最大输出电压 22V
最小输出电压 12V
电流限制 45mA
电磁兼容 EMC符合IEC61000－4
电气隔离特性
介电强度 ≥2500VAC（输入／输出／电源之间，漏电流1mA，测试时间1min）
绝缘电阻 ≥100MΩ（输入／输出／电源之间）
环境条件
工作中环境温度 －20℃~＋60℃
工作中允许相对湿度 10％RH~90％RH（40℃）
工作中允许大气压力 80kpa~106kpa
产品规格
尺 寸 12.8mm×100mm×115mm
重 量 约100g
ENEXB-C512V1 CQST认证参数（常用）
端口特性 1、2端子间
Um 250V AC／DC
Uo 25.2V
Io 109mA
Po 687mW
气体组别 ⅡC ⅡB ⅡA
Co 0.074uF 0.57uF 2.03uF
Lo 2.1mH 6.3mH 16.8mH
功 耗
24V供电，单路输出 1.2W
ENEXB-C512L
湿接点信号输入，1路45mA电流输出
主要特性
单通道
输入与输出相互隔离
防爆等级：[Exia] ⅡC
输入信号：湿接点
输出信号：45mA电流
功 能
通过湿接点控制安全区的电源，驱动危险区的本安小功率设备。如电磁阀、声光报警器等本安设备。
输入端与输出端相互隔离。
面板说明
CH:输出信号状态指示灯（绿色）。输出信号时亮。
通 道 数 一入一出
供电电源 18VDC~32VDC
输 入
信号类型 湿接点
输 出
信号类型 数字量输出驱动电磁阀或报警器
最大输出电压 22V
最小输出电压 12V
电流限制 45mA
电磁兼容 EMC符合IEC61000－4
电气隔离特性
介电强度 ≥2500VAC（输入／输出之间，漏电流1mA，测试时间1min）
绝缘电阻 ≥100MΩ（输入／输出之间）
环境条件
工作中环境温度 －20℃~＋60℃
工作中允许相对湿度 10％RH~90％RH（40℃）
工作中允许大气压力 80kpa~106kpa
产品规格
尺 寸 12.8mm×100mm×115mm
重 量 约100g
ENEXB-C512LV1 CQST认证参数（常用）
端口特性 1、2端子间
Um 250V AC／DC
Uo , 25.2V
Io 109mA
Po 687mW
气体组别 ⅡC ⅡB ⅡA
Co 0.074uF 0.57uF 2.03uF
Lo 2.1mH 6.3mH 16.8mH
ENEXB-C5D11
2路干接点、集电极开路信号或逻辑电平输入，2路35mA电流输出
主要特性
双通道
三端隔离
防爆等级：[Exia] ⅡC
输入信号：干接点
集电极开路信号
逻辑电平
输出信号：35mA电流
功 能
通过干接点、集电极开路信号或逻辑电平信号控制输出，驱动危险区的本安小功率设备。
如电磁阀、声光报警器等本安设备。
输入端、输出端及电源端三方隔离。
面板说明
PWR：电源指示灯（绿色），工作时常亮。
CH1、CH2:输出信号状态指示灯（红色）。输出信号时相应通道指示灯亮。
通 道 数 二入二出
供电电源 18VDC~32VDC
输 入
信号类型 干接点、集电极开路信号或逻辑电平
逻辑电平：5V~30V时，表示“开”，向现场设备供电
逻辑电平：0V~1V时，表示“关”，停止向现场设备供电
输 出
信号类型 数字量输出驱动电磁阀或报警器
最大输出电压 22V
最小输出电压 12V
电流限制 35mA
电磁兼容 EMC符合IEC61000－4
电气隔离特性
介电强度 ≥2500VAC（输入／输出／电源之间，漏电流1mA，测试时间1min）
绝缘电阻 ≥100MΩ（输入／输出／电源之间）
环境条件
工作中环境温度 －20℃~＋60℃
工作中允许相对湿度 10％RH~90％RH（40℃）
工作中允许大气压力 80kpa~106kpa
产品规格
尺 寸 17.8mm×100mm×115mm
重 量 约120g
ENEXB-C5D11V1 CQST认证参数（常用）
端口特性 1、2端子间，,4、5端子间
Um 250V AC／DC
Uo 25.2V
Io 85mA
Po 536mW
气体组别 ⅡC ⅡB ⅡA
Co 0.074uF 0.57uF 2.03uF
Lo 3.4mH 10.2mH 27.2mH
功 耗
24V供电，两路输出 2.0W
ENEXB-C5D11L
2路湿接点信号输入，2路35mA电流输入
主要特性
双通道
输入与输出相互隔离
防爆等级：[Exia] ⅡC
输入信号：湿接点
输出信号：35mA电流
功 能
通过湿接点控制安全区的电源，驱动危险区的本安小功率设备。如电磁阀、声光报警器等本安设备。输入端与输出端相互隔离。
面板说明
CH1、CH2：输出信号状态指示灯（绿色）。输出信号时相应通道指示灯亮。
通 道 数 二入二出
供电电源 18V DC~32V DC
输 入
信号类型 湿接点
输 出
信号类型 数字量输出驱动电磁阀或报警器
最大输出电压 22V
最小输出电压 12V
电流限制 35mA
电磁兼容 EMC符合IEC61000—4
电气隔离特性
介电强度 ≥2500V AC（输入/输出之间，漏电1mA，测试时间1min）
绝缘电阻 ≥100MΩ（输入/输出之间）
环境条件
工作中环境温度 -20 ~ +60℃
工作中允许相对湿度 10％RH ~ 90％RH（40℃）
工作中允许大气压 80kPa~106 kPa
产品规格
尺 寸 17.8mm x 100mm x 115mm
重 量 约120g
NPEXB—C5D11LV1 CQST认证参数（常用）
端口特性 1、2端子间，4、5端子间
Um 250V AC/DC
Uo 25.2V
Io 85mA
Po 536mW
气体组别 ⅡC ⅡB ⅡA
Co 0.074μF 0.57μF 2.03μF
Lo 3.4mH 10.2mH 27.2mH
ENEXB-C5D12
2路干接点、集电极开路信号或逻辑电平输入，2路45mA电流输入
主要特性
双通道
三端隔离
防爆等级：[Exia] ⅡC
输入信号：干接点
集电极开路信号
逻辑电平
输出信号：45mA电流
功 能
通过干接点、集电极开路信号或逻辑电平信号控制输出，驱动危险区的本安小功率设备。如电磁阀、声光报警器等恩安设备。输入端、输出端及电源端三方隔离。
面板说明
PWR：电源指示灯（绿色）。工作时常亮。
CH1、CH2：输出信号状态指示灯（红色）。输出信号时相应通道指示灯亮。
通 道 数 二入二出
供电电源 18V DC ~ 32V DC
输 入
信号类型 干接点、集电极开路信号或逻辑电平
逻辑电平：5V ~ 30V时，表示“开”，向现场设备供电
逻辑电平：0V ~ 1V时，表示“关”，停止向现场设备供电
输 出
信号类型 数字量输出驱动电磁阀或报警
最大输出电压 22V
最小输出电压 12V
电流限制 45mA
电磁兼容 EMC符合IEC61000—4
电气隔离特性
介电强度 ≥2500V AC（输入/输出之间，漏电1mA，测试时间1min）
绝缘电阻 ≥100MΩ（输入/输出之间）
环境条件
工作中环境温度 -20 ~ +60℃
工作中允许相对湿度 10％RH ~ 90％RH（40℃）
工作中允许大气压 80kPa~106 kPa
产品规格
尺 寸 17.8mm x 100mm x 115mm
重 量 约120g
NPEXB—C5D12V1 CQST认证参数（常用）
端口特性 1、2端子间，4、5端子间
Um 250V AC/DC
Uo 25.2V
Io 109mA
Po 687mW
气体组别 ⅡC ⅡB ⅡA
Co 0.074μF 0.57μF 2.03μF
Lo 2.1mH 6.3mH 16.8mH
功 耗
24V供电，两路输出 2.4W
ENEXB-C5D12L
2路湿接点信号输入，2路45mA电流输出
主要特性
双通道
输入与输出相互隔离
防爆等级：[Exia] ⅡC
输入信号：湿接点
输出信号：45mA电流
功 能
通过湿接点控制安全区的电源，驱动危险区的本安小功率设备。如电磁阀、声光报警器等本安设备。输入端与输出端相互隔离。
面板说明
CH1、CH2：
输出状态指示灯（绿色）。输出信号时相应通道指示灯亮。
通 道 数 二入二出
供电电源 18V DC ~ 32V DC
输 入
信号类型 湿接点
输 出
信号类型 数字量输出驱动电磁阀或报警
最大输出电压 22V
最小输出电压 12V
电流限制 45mA
电磁兼容 EMC符合IEC61000—4
电气隔离特性
介电强度 ≥2500V AC（输入/输出之间，漏电1mA，测试时间1min）
绝缘电阻 ≥100MΩ（输入/输出之间）
环境条件
工作中环境温度 -20 ~ +60℃
工作中允许相对湿度 10％RH ~ 90％RH（40℃）
工作中允许大气压 80kPa~106 kPa
产品规格
尺 寸 17.8mm x 100mm x 115mm
重 量 约120g
NPEXB—C5D12LV1 CQST认证参数（常用）
端口特性 1、2端子间，4、5端子间
Um 250V AC/DC
Uo 25.2V
Io 109mA
Po 687mW
气体组别 ⅡC ⅡB ⅡA
Co 0.074μF 0.57μF 2.03μF
Lo 2.1mH 6.3mH 16.8mH
