EN-ZJHF/H气动三通薄膜调节阀

概述

　　EN-ZJHF/H气动三通调节阀有合流和分流两种结构形式。阀芯结构采用圆筒薄膜窗口，并采用阀芯侧面导向，三通阀在某些场合可以替代两个二通和一个三通接管而得到广泛应用，常用于热交换器的两相调节，也可用于简单的配比调节。

　　公称通径和压差较小时，合流阀可用于分流场合可互换使用，但公称通径大于80mm和压差较大的分流场合，不能互换使用。

技术参数和性能

1.阀体

　形    式：三通铸造球形阀

　公称通径：合流阀：25- 150mm

　分 流 阀：80- 150mm

　公称压力：ANSI 150和300

　　　　　　JSI10和20K

　连接型式：法兰式RF和RJ

　　　　　　标准按ANSI  B16.5  JIS  B2201

　材    料：HT200  ZG25  ZGICr0.2Mo

　　　　　　ZgoCr17Ni12Mo2   1.25Cr0.5Mo

　　　　　　5.0Cr0.5Mo2或SCPH21  SCPH61

2.上阀盖

　常 温 型：0- +200℃

　高 温 型：+200- +425℃

　压盖型式：螺栓压紧式

　填    料：V型聚四氟乙烯填料，含浸聚四氟乙烯

石棉填料和石棉编织填料

3.阀内组件

　发新型式：V型缺口芯

　流量特性：线性

　材    料：不锈钢（阀座与阀芯接触部位堆焊司太戒莱合金）。

4.执行机构

　型    式:HA薄膜执行机构

　膜片材料：乙丙橡胶夹尼龙

　弹簧范围:0.02- 0.10  0.08- 0.24Mpa

　供气压力：0.14- 0.35Mpa

　气源接头:Rc1/4

　环境温度：-30℃- -70℃

　阀作用形式：气一关式或气一开式

　附    件：定位器，侧装手轮机构，形成开关，

气动阀位传送器等。

5.性能

　泄 漏 量：符合标准ANSIB  16.104IV级，小于额定kv值的0.01％

　回    差：1％（带定位器）   3％（不带定位器）

　线    性：±1％（带定位器）  ±5％（不带定位器）  备注：使用V型聚四氟乙烯填料

　可调范围：30:1

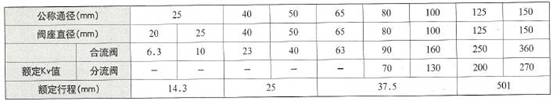

流量系数Kv值和行程

允许差压值

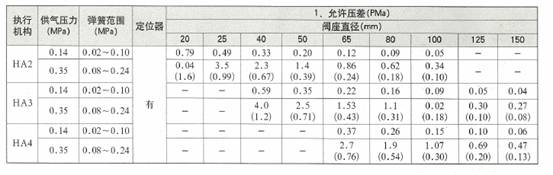

1、气动三通薄膜合流阀

备注：1.括号内数字为分流场合差压，其余为合、分流相同

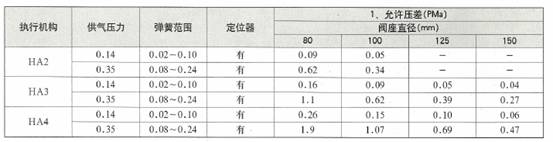

2、气动三通薄膜分流阀

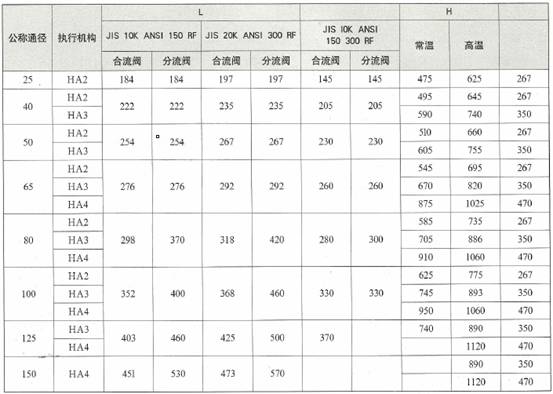

法兰距离和外形尺寸

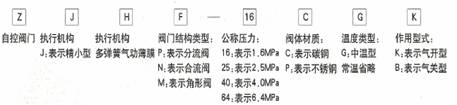

型号编制说明







订货时请写明

1、型号与名称                              8、 禁油的特殊要求

2、公称通径+阀座直径或所要求得KV           9、 流体名称、温度和体重

3、公称压力和法兰连接型式                  10、 正常流量和最大流量

4、阀体和阀内组件材料，表面硬化处理要求    11、流通压力，最小和最大时和进口压力和出口压力

5、上阀盖型式                              12、流体粘度，流体是否有固体杂质

6、执行机构型号和供气压力                  附件：电气阀门定位器，空气减压阀

7、流体流动方向（合流、分流）
