EN-ZJHN精小型气动薄膜双座调节阀

概述

　　EN-ZJHN型小型气动薄膜双座调节阀，阀体内有两个阀座，流体通过阀芯的上下密封面流出，不平衡力小，是一种平衡式结构，允许使用压差较大，适用于压差大，流量大，泄露量要求不严格的场合，广泛应用于石油、化工、制药、冶金、电站等工业部门，控制气体液体、蒸汽等介质。

技术参数和性能

1.阀体

　形    式：直通双座铸造球型阀

　公称通径：25-300mm

　公称压力：PN1.6  4.0  6.4Mpa

　连接形式：法兰式按JB78-59  JB79-59

　材    料：HT200  ZG25B  ZG1Cr18Ni9

　　　　　　ZG0Cr18Ni   12Mo2Ti

2.上阀盖

   常 温 型：-20- 200℃

   散 热 型：+200- 450℃

   压盖形式：螺栓压紧式

   填    料：V型聚四氟乙烯填料，含浸聚四氟乙烯填料，

石棉编织填料。

3.阀内组件

　阀芯型式：双导向双座柱塞型阀芯

　流量特性：等百分比特性、线性特性和快开特性

　材    料：1Cr18Ni9Ti  0Cr18Ni12Mo2Ti

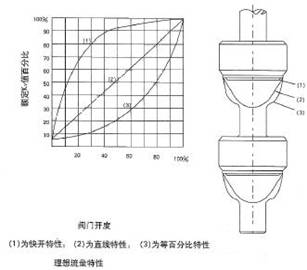

　理想流量特性图

4.执行机构

　形    式：多弹簧式薄膜执行机构

膜片材料：丁腈橡胶夹增强涤纶织物

弹簧范围：0.02- 0.01、0.04- 0.20Mpa

供气压力：0.14  0.16  0.28Mpa

气源接头：M10×1

环境温度：-30- +70℃

5.阀作用型式：气一关式或气一开式

附    件：定位器，手轮机构

　性    能：（带定位器）

　泄 漏 量：小于额定流量系数kv的0.5％

　基本误差：±1.5％

　回    差：1.5％

　死    区：0.6％

　始终点偏差：±1.5％

　可调范围：30:1

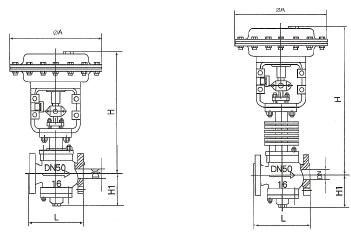

外形尺寸

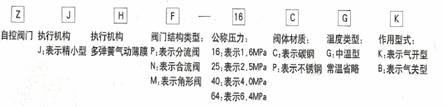

型号编制说明

订货须知

1、产品型号与名称  2、公称通径DN（mm）  3、公称压力  4、流量特性  5、阀体材质  6、额定流量系数  7、介质种类和温度范围  8、阀前后压力（压差）  9、电源电压和控制信号  10、其它特殊要求
