EN-CV3000直行程系列气动小口径调节阀

概述

气动小口径笼式调节阀采用顶部导结构，

是一种高性能的调节阀，坚固的阀芯导向和

套筒可防止液体发生内蒸和空化。结构紧凑，

有呈S流线型的通道，使其压降损失小，流

量大，可调范围广。调节阀的泄露量符合

ANSI  N16.104标准。

　结构特点

气动小口径笼式单座阀由新型的多弹簧精小

型气动薄膜执行机构与低流直通阀体组合而成。

主要零件材料

　 阀体材质：ZG230-450、ZG1Cr18Ni9Ti、316、316L、耐腐蚀合金等。

   阀芯材质：1Cr18Ni9Ti、316、316L、耐腐蚀合金、F4等。

   填料材质：聚四氟乙烯、柔性石墨。

   膜片材质：丁腈橡胶夹尼龙布。

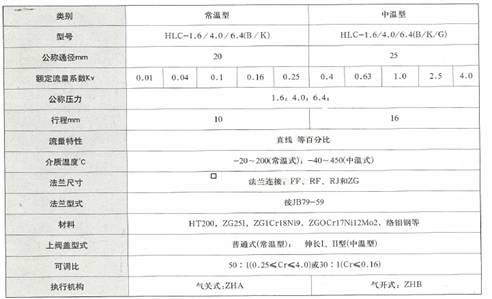

技术参数和性能指标

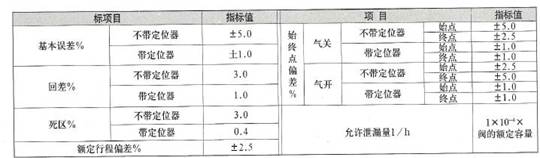

性能指标

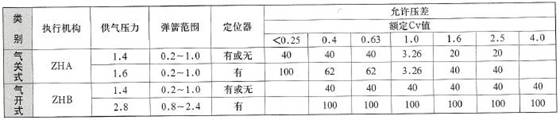

允许压差

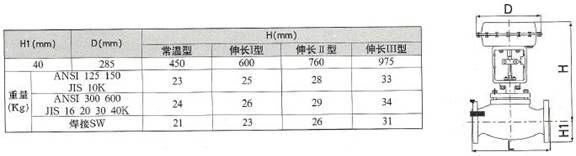

外形尺寸及重量

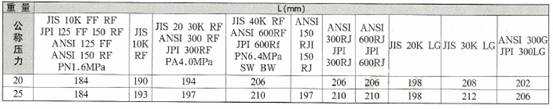

外形尺寸表

可配附件

　　定位器、手轮、空气过滤减压器等。

订货须知

1、产品型号  2、公称通径  3、信号压力  4、流量特性、阀前后压力  5、液体介质种类  6、介质工作温度范围   7、阀体、阀芯、阀座材质  8、是否有其它特殊要求
