概   述

EN-LC系列椭圆齿轮流量计是用于对管道中液体流量进行连

续测量的高精度流量仪表，椭圆齿轮流量计具有计量量程大、压损

小、粘度适应性强等特点，广泛应用于石油、化工、轻工、冶金、

食品、医院卫生、商业等部门管道液体的准确计量。

工作原理

在仪表测量室进出口两端液体压差的作用下，一对椭圆齿轮

在轴上不停地转动并排出液体，测出椭圆齿轮的转数即可知道流

经仪表液体的总值。

主要技术参数

 基本误差限：±0.5％

 工作温度：-10~60；60~120

 公称压力：1.6Mpa； 2.5Mpa；3.2Mpa

 压力损失：0.1Mpa（被测液体粘度在5-15Mpa·s范围内

最大流量时的压力损失）

 液体粘度：1—300Mpa·s

 精度系数：0.5级、0.2级

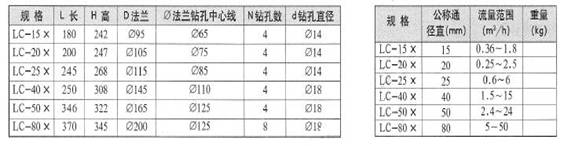

椭圆齿轮流量计规格和参数

注：

流量计可水平安装或垂直安装，但椭圆齿轮轴应安装成水平位置。

流量计内与被测介质的材料有铸铁（普通型），不锈钢（防腐性）。

为防止被测介质中的杂质卡死流量计，必须在表前安装过滤器配套使用。
