概  述

EN-GD系列智能电磁流量计是一种电磁感应式流量仪表。由ENGD型电磁流量传感器和EN-GZ型电磁流量转换器配套组成。它分为现场显示型（一体型）和远传显示型 （分全型）两大类。用来测量导电液体介质。如酸、碱、盐等腐蚀性液体和矿浆、泥浆、纸浆等液固体两相介质的体积流量。在化工、矿冶、钢铁、煤炭、水利水工、给排水、造纸、纺织印等工业流程中获得广泛应用。

工作原理

电磁流量计的测量和原理是基于法拉第电磁感应定律。导电液体在磁场中作切割磁力线运动时，导体中会产生感应电势。在与测量管轴线和磁场磁力线互相垂直的管壁上安装了一对检测电极，检出感应电势，并通过电缆传送至放大器，然后转换成统一的标准输出信号。感应电势的大小与流体的流速成正比，即与瞬时体积流量大小成正比。

特  点

1、测量管无阻流件，几乎无压力损失，也不会发生堵塞。

2、他是一种体积流量仪表。检测结果不受被测介质的温度、粘度、密度、压力、比重以及电导率物理参数变化的影响。

3、仪表与被测介质接触的只要测量管衬里和电极。因此，只要合理选择电极及衬里材料，即可达到耐腐蚀、耐磨损的要求。

4、电磁流量计无机械惯性，反应灵敏。输出信号线性好。

5、测量量程范围宽，而且可以任意改变量程，给使用者带来方便。

主要技术参数

介质电导率      ＞5μs／cm

                流量测量范围上限值的流苏可在0.3m／cm ~ 12m／s范围内选定

成套精度         口径Ф10 ~ Ф250mm   流速＞1m／s   精度±0.5%R

                                         ＜1m／s       ±0.5%F·S

输出信号        电流输出  0 ~ 10mADC

                                     4 ~ 20mADC

                          频率上线可在1 ~ 5000Hz内设定

                          脉冲上限可达5000CP／S

最大工作温度    口径Ф10 ~ Ф600mm     80°C、 120°C、 150°C

最大工作压力    口径Ф700 ~ Ф1600mm   80°C、 120°C

                           口径Ф10 ~ Ф50mm      4.0MPa

                口径Ф65 ~ Ф125mm     1.6MPa

                口径Ф150 ~ Ф1000mm   1.0MPa

                口径Ф1200 ~ Ф1600mm  0.6MPa

防护等级        标准型IP65（防喷水型）

                       特殊型IP37（防浸水型）

                       特殊型IP68（潜水型）

功    耗            ＜20W

电    源            传感器由转换器供电  转换器电源200V   50Hz或24VDC

产品性能

★ 传感器采用整体焊接结构，密封性好。

★ 可编程频率低频矩形波励磁，提高了流量测量的稳定性。、

★ 采用16位嵌入式微处理器，运算速度快，精度高。

★ 采用SMD器件和表面安装（SMT）技术，电路可靠性高。

★ 全汉字菜单操作，使用方便，操作简单。

★ 高清晰度背光LCD显示。

★ 具有双向流量测量功能，能显示正向流量、反向流量。

★ 内部具有三个积算器可分别显示正向累积量、反向累计量及差值积算量。

★ 具有自检与自诊断功能，可判别传感器是否空管。

★ 具有RS485或RS232C数字通讯信号输出。

★ 传感器可垂直或水平安装。上游直管段长度应大于5D，下游应大于3D（D：管径）。

★ 仪表具有良好的互换性，传感器，转换器可以互换，不必重新进行实流标定就可以达到精度。

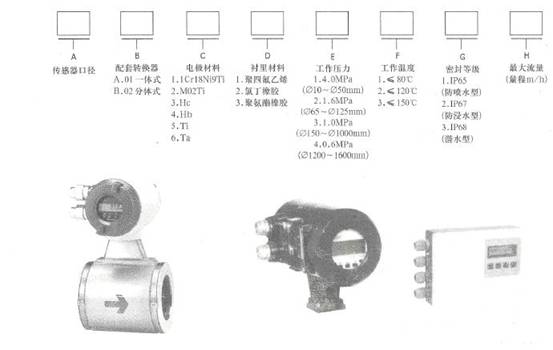

电磁流量计编码说明
