概述

EN8051-C型温度仪表全自动校验系统是再Windows环境下，完全使用Windows环境下的语言开发出的新一代产品。系统以32位微机为核心，配高精度进口数字万用表、低电势扫描开关、功率调节器等构成的测控系统。操作者可在中文Win98／Win2000／Winxp操作系统下方便地用鼠标进行全过程的操作。微机系统实时显示检定炉（或油槽、水槽）的控制曲线、温度及检定时间等参数。系统完全按照现行国家计量检定规程进行数据处理，并能打印各种记录、检定证书、本系统完全实现了热电偶和热电阻检定过程的全部自动化。

 执行规程:

1、JJG141—88 工业铂铑₁₀—铂、铂铑₁₃—铂热电偶

2、JJG668—1997工业铂铑₁₀—铂、铂铑₁₃—铂短型热电偶检定规程

3、JJG290—82工业铂铑₃₀—铂铑₆热电偶检定规程

4、JJG351—1996工业用廉金属热电偶检定规程

5、JJG368—84工业用铜—康铜热电偶检定规程

6、JJG229—1998工业铂—铜热电阻检定规程

主要性能特点

1、高精度、高分辨率：准确度0.005%分辨率0.1MV。

2、自动化程度高：自动控温、自动检定、自动进行数据处理、自动打印检定记录和检定证书。

3、先进的操作方式：使用Windows软件编程，可Win98／WinXP系统用鼠标进行操作。

4、显示直观：在检定过程中显示器实时显示炉温（或油槽、水槽等）温度变化曲线，冷端温度，控温偶的毫伏值（电阻值）和检定时间。

5、功能齐全、配置灵活：可检定各种分度号的热电偶和热电阻，具有多种温度补偿方式及多种数表的接口驱动程序;检测温度点可任意设定，系统具有手动／自动切换功能，全按钮操作。

6、炉温控制精度高、检定时间短：采用优化的炉温控制算法，保证检定过程温度变化率＜0.2°C／min，油槽＜0.04°C／min。

7、标准化程度高、报表范围：检定数据处理，检定记录：检定证书符合国家现行标准计量检定规程。

8、具有系统认证测试功能：系统备热电偶、热电阻检定装置本身的认证测试模块，可自动对装置检定热电偶、热电阻的总不确定度，重复性误差以及检定炉和油槽的温场进行认证测试，并整理打印出认证报告。

9、数据管理功能：系统备有数据文件管理功能，可对检定报表机型存储、归档、检索。

10、保护措施完善：系统可对数字表、主控箱、可控硅调控器，专门接口以及导线连接情况进行自检。

11、硬件设计合理、制作工艺先进：主健部件均采用进口元件，可控硅调功器，可提供三路调节功能输出，对不同的控温对象转接提供方便。

主要技术指标

★ 扫描开关寄生电势≤0.4μV

★ 分辨力

最高电势测量分辨力0.1μV

最高电阻测量分辨力0.1MΩ

★ 标准度

电势测量不确定度≤0.01%

电阻测量不准确度≤0.01%

热电偶检定不确定度≤1.2°C（含二等标准热电偶年变化0.7°C）

热电阻检定不确定度≤0.05°C

★ 恒温的稳定度

热电偶检定过程恒温后  炉温变化≤0.2°C／min

热电阻检定过程恒温后  油槽温度变化≤0.04°C／10min

★ 冷端自动补偿    当冷端温度在（20±10）°C的范围内时，补偿误差≤0.2°C

★ 检定温度：热电偶300 ~ 1100°C

         热电阻0 ~ 300°C（包括低温热电偶）

★ 检定支数：热电偶可同时检定1 ~ 10支，廉金属偶同一温度点上可以混检。

                热电阻可同时检定1 ~ 10支，热电阻允许在同一温度点上进行多批检定。

★ 一次可连续检定点：热电偶4个

                             热电阻3个

★ 检定时间：热电偶检定，正常条件下平均每百度约30分钟。

★ 本检定系统按现行国家计量检定规程进行数据处理。

★ 工作环境：环境温度20°C±3°C

         相对湿度≤75%

★ 使用电源：AC 220V±10%  50±1Hz

         要求接地电阻≤4Ω

系统的硬件配置

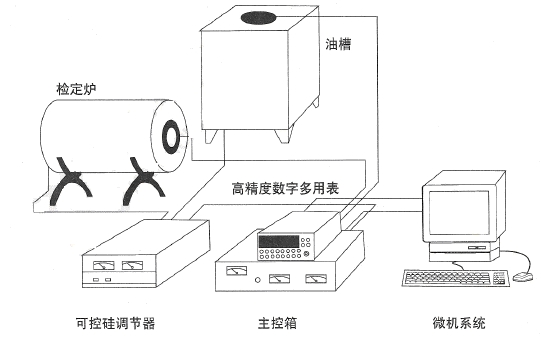

EN8051-C型温度仪表全自动检验系统由主控箱（含高精度进口61／2位数字多用表）、可控硅调功器、微机系统、恒温装置（检定炉、油槽或低温槽）以及测量导线和通讯导线组成，如下图所示：
