ENCC雷达料仓物位计

雷 达 料 仓 物 位 计

ENCC

一、产品概述

ENCC雷达料仓物位计,是由雷达发射器、导播天线、信号处理器及CPU组成。其采用FMCW雷达方式(FFT解析),连续非接触测量料仓料位的变化。 雷达料位计运用先进的雷达测量技术,以其优良的性能,尤其是在温度高、蒸汽灰尘大、介质腐蚀性强、易结疤等恶劣的测量条件下,显示出其卓越的性能,在工业生产中发挥着越来越重要的作用。

二、测量原理

ENCC微波雷达料仓物位计系列发射能量很低的极短的电磁波通过天线系统发射并接收。雷达波以光速运行。运行时间可以通过电子部件被转换成物位信号。一种特殊的时间延伸方法可以确保极短时间内稳定和精确的测量。即使工况比较复杂的情况下,存在虚假回波,用最新的微处理技术和调试软件也可以准确的分析出物位的回波。

http://www.jdcontrol.com.cn/UploadFile/2008620155532635.jpg

输入

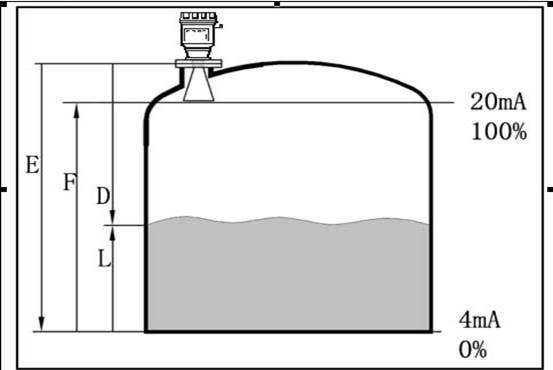

天线接收反射的微波脉冲并将其传输给电子线路,微处理器对此信号进行处理,识别出微脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成,精度可达到毫米级。距离物料表面的距离D与脉冲的时间行程T成正比:

D = C×T/2

其中C为光速

因空仓的高度E已知,则物位L为:L = E - D

输出

通过输入空仓高度E=零点),满仓高度F=满量程)及一些应用参数来设定,应用参数将自动使仪表适应测量环境。对应于420mA输出。

三、产品特点

稳定连续测量,即时显示料位读数

非接触式测量,维护量小,无技术故障,使用寿命长

操作简便,全自动测量

测量精度高,传感器精度达0.1%

四、技术指标

    程:  070m可调

    度:  传感器精度为0.1%

 输出信号: 标准420mA输出可作控制信号

 介质温度: 最高达1000

五、特性指标

检测方式

FM-CW(调频连续波)雷达方式(FFT解析)

微波周波数频

26GHz6.3GHz

天线种类

喇叭口天线∮96(放射角±4°)

微波输出强度

10mW

天线材料

不锈钢  1.4435

测量范围

0-70m可调

精确程度

F.S ±2%

电源

AC85-260V    50/60H单相

水平信号

DC 4-20mA

输出信号

报警输出(CPU异常/信号异常/温度异常/压力异常)

通信

RS232C或者RS485
